Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1JB22 Siemens

Alternatywny kod produktu: 3NP11231JB22

Opis i Kluczowe Cechy

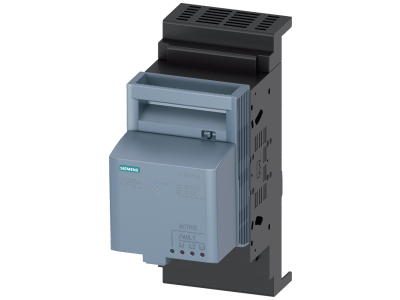

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1JB22 to trzybiegunowy rozłącznik przeznaczony do wkładek bezpiecznikowych wielkości NH000 o prądzie znamionowym 160 A. Zaprojektowany z myślą o bezpieczeństwie personelu i instalacji, wyposażony w ochronę reach-round oraz duże okienka kontrolne ułatwiające inspekcję bezpieczników. Należy do serii 3NP1, która oferuje modułową budowę i elastyczne opcje montażu.

• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu w systemach szyn zbiorczych, nawet przy dostępie od tyłu, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają szybką i bezproblemową ocenę stanu zainstalowanych bezpieczników bez konieczności demontażu osłon.
• Modułowa budowa i wszechstronny montaż: Urządzenie może być mocowane na dnie, szynie montażowej TH35 oraz w systemie szyn zbiorczych Siemens 8US, co zapewnia elastyczność w projektowaniu rozdzielnic.
• Funkcja elektronicznej kontroli bezpieczników: Umożliwia monitorowanie stanu bezpieczników i sieci, wspierając diagnostykę i planowanie konserwacji.
• Stopień ochrony do IP40: Zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed szkodliwym osadzaniem się pyłu w typowych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność ze standardem DIN gwarantuje kompatybilność montażową z systemami szyn zbiorczych oraz rozdzielnicami powszechnie stosowanymi w przemyśle i infrastrukturze.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1123-1JB22 jest przeznaczony do ochrony urządzeń przed przeciążeniem i zwarciem w instalacjach przemysłowych oraz infrastrukturalnych. Sprawdza się w następujących scenariuszach:

• Sterowanie i zabezpieczanie obwodów odbiorników takich jak silniki, transformatory czy piece przemysłowe.
• Rozłączanie obwodów głównych w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczanie linii zasilających w systemach dystrybucji energii w zakładach produkcyjnych i budynkach użyteczności publicznej.
• W systemach automatyki budynkowej oraz infrastruktury krytycznej (np. stacje pomp, instalacje wentylacyjne).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie montażowej TH35 (35×7,5 mm) lub w systemie szyn zbiorczych Siemens 8US. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 160 A. Przed oddaniem do eksploatacji sprawdź poprawność połączeń i stan bezpieczników.

FAQ

• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? Nie, rozłącznik 3NP1123-1JB22 nie jest wyposażony w podświetlenie. Stan bezpieczników ocenia się wizualnie przez duże okienka kontrolne. Opcjonalnie można zastosować funkcję elektronicznej kontroli bezpieczników (monitorowanie sieci).
• Jaki jest stopień ochrony IP tego modelu? Seria SENTRON 3NP1 oferuje stopień ochrony do IP40 w zależności od konfiguracji obudowy i sposobu montażu. W standardowej zabudowie w rozdzielnicy wewnętrznej przyjmuje się IP20 dla części zadaniowej. Dokładne dane dla danej aplikacji należy sprawdzić w dokumentacji technicznej.
• Czy rozłącznik umożliwia rozłączanie pod obciążeniem? Tak, rozłącznik izolacyjny bezpiecznikowy 3NP jest przystosowany do załączania i odłączania przy prądzie znamionowym 160 A. Bezpieczniki wkładkowe NH000 zapewniają ochronę przeciążeniową i zwarciową, a samo urządzenie pełni funkcję odłącznika izolacyjnego.
