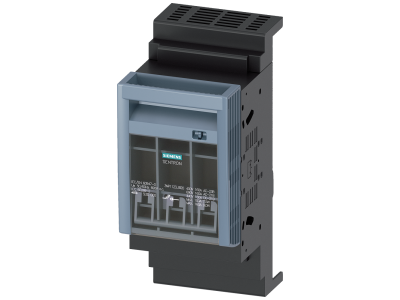

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1JB20 Siemens

Alternatywny kod produktu: 3NP11231JB20

Opis i Kluczowe Cechy

Siemens SENTRON 3NP1123-1JB20 to rozłącznik izolacyjny bezpiecznikowy 3-biegunowy przystosowany do wkładek bezpiecznikowych NH000 o prądzie znamionowym 160 A. Urządzenie zapewnia bezpieczne odłączanie obwodów elektrycznych oraz ochronę przed przeciążeniem i zwarciem w instalacjach przemysłowych i infrastrukturalnych. Dzięki zastosowaniu udoskonalonej ochrony reach-round oraz przezroczystym okienkom kontrolnym podnosi poziom bezpieczeństwa personelu i ułatwia eksploatację.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając skuteczną ochronę przed przeciążeniem i zwarciem.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i obsługi, nawet przy dostępie od tyłu systemu szyn zbiorczych.
• Duże okienka kontrolne: Umożliwiają szybką wizualną ocenę stanu wkładek bezpiecznikowych bez konieczności otwierania obudowy.
• Elastyczność montażu: Możliwość mocowania na dnie szafy, na szynie montażowej (TH35) oraz w systemie szyn zbiorczych Siemens 8US – dostosowanie do różnych konfiguracji instalacji.
• Modułowa budowa i możliwość rozbudowy: Umożliwia integrację z elektroniczną kontrolą bezpieczników i monitoringiem sieci, a także szybką przebudowę na wyjście kabli górą/dołem.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi (CE) oraz standardem DIN. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych i infrastrukturalnych. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz przepisami prawa budowlanego.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 przeznaczony jest do bezpiecznego odłączania oraz zabezpieczania obwodów elektrycznych w różnych aplikacjach przemysłowych i budynkowych.

• Jako główny wyłącznik bezpiecznikowy w rozdzielnicach głównych i podrozdzielniach.
• Do ochrony przeciwzwarciowej i przeciążeniowej odbiorników przemysłowych, takich jak silniki, piece, układy HVAC.
• W systemach szyn zbiorczych Siemens 8US – łatwa integracja w rozdzielnicach prefabrykowanych.
• W szafach sterowniczych i instalacjach infrastrukturalnych (np. stacje ładowania, obiekty użyteczności publicznej).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie montażowej TH35 (DIN), na dnie szafy lub w systemie szyn zbiorczych 8US zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 160 A. Momenty dokręcania oraz wymagane narzędzia podane są w dokumentacji technicznej produktu. Po montażu zaleca się sprawdzenie poprawności działania oraz zamknięcie i zaplombowanie pokrywy w celu zabezpieczenia przed nieupoważnionym dostępem.

FAQ

• Czy rozłącznik ma podświetlenie stanu bezpieczników? Nie, rozłącznik nie jest wyposażony w podświetlenie. Stan wkładek bezpiecznikowych kontrolowany jest wizualnie przez przezroczyste okienka w pokrywie.
• Jaki stopień ochrony ma ten model? Seria 3NP1 oferuje stopień ochrony do IP40 w zależności od wariantu wykonania. Dla konkretnego modelu 3NP1123-1JB20 należy sprawdzić dokumentację techniczną lub oznaczenie na obudowie.
• Czy rozłącznik nadaje się do montażu na standardowej szynie DIN? Tak, urządzenie obsługuje montaż na szynie montażowej TH35 (DIN) oraz dodatkowona dnie szafy i w systemie szyn zbiorczych Siemens 8US.
