Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1CA22 Siemens

Alternatywny kod produktu: 3NP11231CA22

Opis i Kluczowe Cechy

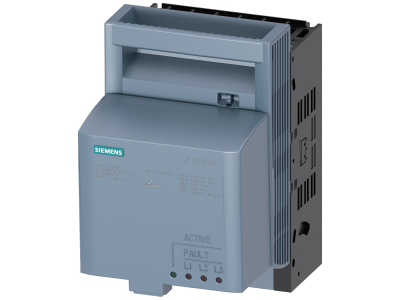

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1CA22 to trójbiegunowe urządzenie o prądzie znamionowym 160 A, przeznaczone do wkładek bezpiecznikowych wielkości NH000. Zbudowany w modułowej technologii serii 3NP1, oferuje elastyczne możliwości montażu oraz ochronę personelu i instalacji przed skutkami przeciążeń i zwarć. Szeroki zakres zastosowań w przemyśle i infrastrukturze uzupełnia wygodna obsługa dzięki dużym okienkom kontrolnym.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając skuteczną ochronę przewodów i odbiorników.
• 3 bieguny: Pozwala na jednoczesne odłączenie wszystkich faz w układzie trójfazowym, co gwarantuje pełną izolację galwaniczną.
• Wielkość wkładki NH000: Kompatybilność z powszechnie dostępnymi bezpiecznikami NH000, co ułatwia dobór i wymianę wkładek.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd nawet podczas montażu systemów szyn zbiorczych, zwiększając bezpieczeństwo użytkownika.
• Duże okienka kontrolne: Umożliwiają szybką i łatwą wizualną inspekcję stanu bezpieczników bez konieczności otwierania pokrywy.
• Możliwość zamknięcia i zaplombowania: Zabezpiecza przed nieautoryzowanym dostępem i przypadkowym przełączeniem.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w instalacjach zgodnych z zaleceniami producenta gwarantuje niezawodną i bezpieczną eksploatację.

Zastosowanie

Rozłącznik 3NP1123-1CA22 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów oraz ochrona przed przeciążeniem i zwarciem za pomocą wkładek bezpiecznikowych. Dzięki modułowej budowie i różnym opcjom montażu znajduje zastosowanie w szerokim spektrum instalacji.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych – jako główny wyłącznik bezpiecznikowy.
• Infrastruktura komunalna i energetyczna – ochrona linii zasilających, stacji transformatorowych.
• Systemy szyn zbiorczych Siemens 8US – łatwa integracja z rozdzielnicami modułowymi.
• Instalacje wymagające możliwości zaplombowania – punkty odłączenia w strefach o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN), na dnie obudowy lub w systemie szyn zbiorczych Siemens 8US. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd 160 A i temperaturę otoczenia.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego rozłącznika? Rozłącznik przeznaczony jest do wkładek bezpiecznikowych wielkości NH000, o prądzie dobranym do zabezpieczanego obwodu (maksymalnie 160 A).
• Czy rozłącznik można używać do bezpiecznego odłączania napięcia pod obciążeniem? Tak, jest to rozłącznik izolacyjny, który może rozłączać prąd znamionowy. Należy jednak pamiętać, że nie gasi on łuku zwarciowego – funkcję tę spełniają bezpieczniki. Do odłączania bezprądowego zaleca się zdjęcie obciążenia przed manipulacją.
• Czy istnieje możliwość zaplombowania lub zamknięcia rozłącznika na kłódkę? Tak, konstrukcja umożliwia zamknięcie i zaplombowanie pokrywy, co zabezpiecza przed przypadkowym lub nieautoryzowanym przełączeniem.
