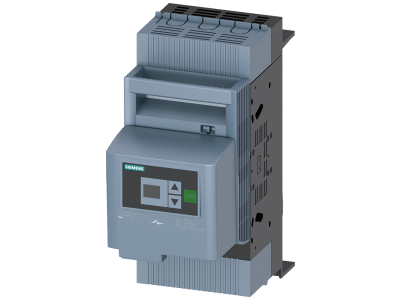

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1BC23 Siemens

Alternatywny kod produktu: 3NP11231BC23

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BC23 to trzybiegunowa aparatura 160 A przeznaczona do wkładek bezpiecznikowych wielkości NH000. Dzięki modułowej konstrukcji i udoskonalonej ochronie personelu (reach‑round, osłona przed dotykiem) zapewnia bezpieczną izolację obwodów w przemyśle i infrastrukturze. Szerokość modułu dostosowana do standardowych rozdzielnic – montaż na szynie TH35 lub w systemie szyn zbiorczych 8US umożliwia elastyczne rozmieszczenie w szafie sterowniczej.

• Prąd znamionowy 160 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – odpowiedni do ochrony odbiorników przemysłowych.
• 3‑biegunowy, wkładki NH000: Możliwość zastosowania wkładek bezpiecznikowych o sprawdzonej charakterystyce wyłączania, zapewniających selektywną ochronę przeciążeniową i zwarciową.
• Ochrona reach‑round i przed dotykiem: Konstrukcja uniemożliwia przypadkowe dotknięcie części przewodzących prąd nawet przy montażu systemów szyn zbiorczych – wyższy poziom bezpieczeństwa personelu.
• Duże okienka kontrolne: Łatwa wizualna kontrola stanu bezpieczników bez konieczności demontażu osłon – skraca czas przeglądów i diagnostyki.
• Możliwość zaplombowania i zamknięcia: Zabezpieczenie przed nieautoryzowanym załączeniem / rozłączeniem – wymagane w instalacjach o podwyższonych wymogach bezpieczeństwa.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BC23 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna izolacja obwodu oraz ochrona przed przeciążeniem i zwarciem. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielnicach w przemyśle, budynkach użyteczności publicznej oraz infrastrukturze.

• Główne rozdzielnice zasilające w halach produkcyjnych – izolacja i zabezpieczenie linii kablowych
• Rozdzielnice maszyn i urządzeń – ochrona przed zwarciem przy wysokim prądzie zwarciowym
• Instalacje w obiektach infrastrukturalnych (np. stacje pomp, wentylacja) – niezawodna separacja i ochrona bezpiecznikowa
• Zasilanie szaf sterowniczych w systemach automatyki budynkowej – elastyczne przyłączanie odbiorników

Wskazówki Montażowe

Montaż rozłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US. Przed montażem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 160 A. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – zalecany klucz dynamometryczny.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, rozłącznik izolacyjny bezpiecznikowy 3NP1123-1BC23 nie jest wyposażony w podświetlenie. Stan bezpieczników można wizualnie kontrolować przez duże okienka kontrolne.
• Jaki stopień ochrony IP ma ten rozłącznik? Stopień ochrony zależy od konfiguracji i osprzętu. W standardowych warunkach montażu w rozdzielnicy osiąga IP20. Przy zastosowaniu odpowiednich osłon i uszczelnień możliwe jest uzyskanie IP40 (według danych serii SENTRON 3NP1).
• Jaki tryb pracy ma styk rozłącznika? Jest to styk izolacyjny – rozłącznik bezpiecznikowy zapewnia widoczną przerwę izolacyjną, umożliwiającą bezpieczne odłączenie obwodu od zasilania.
