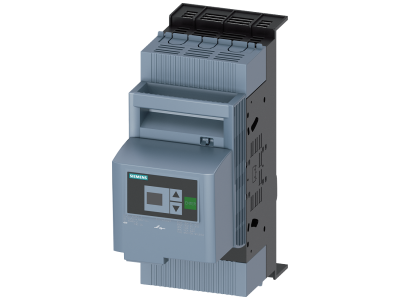

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1BB23 Siemens

Alternatywny kod produktu: 3NP11231BB23

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BB23 to trójbiegunowe urządzenie o prądzie znamionowym 160 A, przeznaczone do wkładek bezpiecznikowych wielkości NH000. Zapewnia niezawodną ochronę przed przeciążeniem i zwarciem w przemysłowych instalacjach elektrycznych. Dzięki modułowej budowie i zaawansowanej ochronie reach-round łączy w sobie bezpieczeństwo personelu z wygodą montażu i eksploatacji.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia styków.
• 3 bieguny (3-bieg.): Odpowiedni do rozłączania i zabezpieczania obwodów trójfazowych w sieciach przemysłowych i infrastrukturalnych.
• Przystosowany do wkładek NH000: Zapewnia kompatybilność z powszechnie stosowanymi bezpiecznikami, ułatwiając wymianę i standaryzację.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i obsługi, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają szybką wizualną kontrolę stanu wkładek bezpiecznikowych bez konieczności demontażu osłon.
• Modułowa budowa i elastyczne mocowanie: Umożliwia montaż na szynie montażowej, na dnie szafy oraz w systemie szyn zbiorczych Siemens 8US, co ułatwia integrację z istniejącą instalacją.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BB23 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i ochrony zdrowia oraz zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki wysokiej obciążalności prądowej oraz modułowej konstrukcji, rozłącznik sprawdza się w szerokim zakresie zastosowań przemysłowych i infrastrukturalnych:

• Główna ochrona przeciążeniowa i zwarciowa maszyn oraz urządzeń produkcyjnych.
• Rozłączanie obwodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczanie linii kablowych w sieciach energetycznych obiektów komercyjnych i użyteczności publicznej.
• W systemach automatyki budynkowej jako element bezpieczeństwa przed zwarciem.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub w systemie szyn zbiorczych 8US, zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 160 A. Momenty dokręcania zacisków oraz rodzaj i przekrój przewodów – stosuj według specyfikacji zawartej w karcie katalogowej. Po zakończeniu montażu sprawdź poprawność połączeń i działanie zabezpieczeń.

FAQ

• Czy rozłącznik posiada wbudowane podświetlenie LED? Nie, rozłącznik nie jest wyposażony we wskaźnik LED. Stan wkładek bezpiecznikowych można kontrolować przez duże okienka inspekcyjne.
• Jaki jest stopień ochrony IP tego rozłącznika? Seria 3NP1 oferuje stopień ochrony do IP40 w odpowiedniej konfiguracji obudowy. Szczegółowe dane dla konkretnego modelu znajdują się w dokumentacji technicznej dostarczonej z produktem.
• Czy można wyposażyć rozłącznik w łączniki pomocnicze? Tak, seria 3NP1 umożliwia montaż łączników pomocniczych z elastycznym ustawianiem punktów czasowych – synchronicznych lub wyprzedzających. Akcesoria te należy zamawiać oddzielnie.
