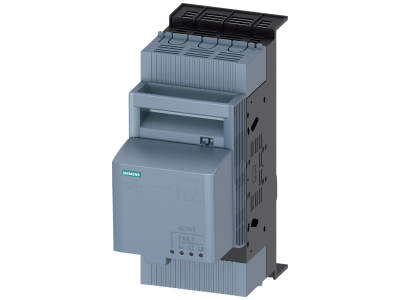

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1BB22 Siemens

Alternatywny kod produktu: 3NP11231BB22

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BB22 to trójbiegunowy aparat o prądzie znamionowym 160 A, przeznaczony do wkładek bezpiecznikowych wielkości NH000. Dzięki potwierdzonej funkcji rozłącznika izolacyjnego umożliwia bezpieczne odłączanie obwodów od napięcia, co ma kluczowe znaczenie podczas prac serwisowych i konserwacyjnych. Modułowa konstrukcja i kompaktowe wymiary ułatwiają integrację z istniejącymi rozdzielnicami.

• Prąd znamionowy 160 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i awarii.
• Trzy bieguny: Umożliwia jednoczesne odłączanie wszystkich faz, co jest wymagane w instalacjach trójfazowych i zapewnia pełną izolację galwaniczną.
• Wkładki bezpiecznikowe NH000: Standardowy rozmiar pozwala na łatwy dobór i wymianę bezpieczników, a duże okienka kontrolne umożliwiają szybką wizualną kontrolę stanu wkładek bez otwierania rozdzielnicy.
• Udoskonalona ochrona reach-round i przed dotykiem: Zabezpiecza personel przed przypadkowym kontaktem z częściami przewodzącymi podczas montażu i eksploatacji, nawet przy dostępie od tyłu szyn zbiorczych.
• Możliwość zaplombowania i opcjonalny łącznik pomocniczy: Pozwala na zabezpieczenie przed nieautoryzowanym włączeniem oraz na sygnalizację położenia styku w systemach sterowania.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1123-1BB22 jest zaprojektowany zgodnie z europejskimi normami dla rozłączników bezpiecznikowych oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania i niezawodności w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki parametrom i budowie rozłącznik sprawdza się w wielu scenariuszach, w których wymagane jest bezpieczne odłączanie obwodów oraz ochrona przed przeciążeniem i zwarciem.

• Jako główny wyłącznik w rozdzielnicach przemysłowych i budynkach użyteczności publicznej, gdzie wymagana jest funkcja izolacyjna.
• Do zabezpieczania i odłączania obwodów odbiorników o dużym poborze prądu, takich jak silniki, piece czy klimatyzatory.
• W podrozdzielnicach w infrastrukturze (np. centra danych, szpitale) jako szybki punkt odłączenia zasilania dla serwisów.
• W systemach szyn zbiorczych Siemens 8US jako elastyczny element modułowej rozbudowy instalacji.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) lub bezpośrednio na dnie rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 160 A. Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń i stan wkładek bezpiecznikowych.

FAQ

• Jakie wkładki bezpiecznikowe są stosowane w tym rozłączniku? Rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH000 (do 160 A). Należy stosować bezpieczniki o odpowiednim prądzie i charakterystyce, zgodne z normami.
• Czy rozłącznik można zaplombować w pozycji wyłączonej? Tak, konstrukcja umożliwia zaplombowanie mechanizmu w pozycji wyłączonej, co zapobiega przypadkowemu lub nieautoryzowanemu włączeniu – szczególnie przydatne przy pracach konserwacyjnych.
• Czy rozłącznik nadaje się do montażu na standardowej szynie DIN TH35? Tak, przewidziano mocowanie na szynie montażowej TH35, a także na systemie szyn zbiorczych Siemens 8US. Sposób montażu należy dobrać do potrzeb instalacji.
