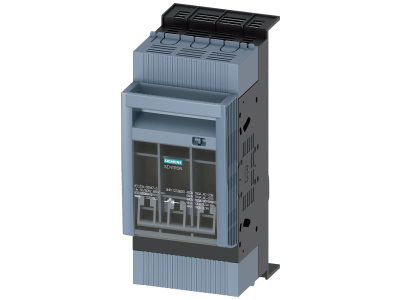

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000, 160 A, SENTRON | 3NP1123-1BB20 Siemens

Alternatywny kod produktu: 3NP11231BB20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1123-1BB20 to trzybiegunowe urządzenie przystosowane do wkładek bezpiecznikowych NH000 o prądzie znamionowym 160 A. Dzięki modułowej budowie i kompletnemu wyposażeniu oferuje maksymalną elastyczność montażu i eksploatacji, przy jednoczesnym zapewnieniu wysokiego poziomu bezpieczeństwa personelu.

• Prąd znamionowy 160 A: umożliwia bezpieczne odłączanie i zabezpieczanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Trzybiegunowa konstrukcja: gwarantuje jednoczesne odłączenie wszystkich faz, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych.
• Duże okienka kontrolne: pozwalają na szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy, co skraca czas przeglądów.
• Ochrona reach-round i przed dotykiem: zapobiega przypadkowemu kontaktowi z częściami przewodzącymi prąd, zwiększając bezpieczeństwo montażu i użytkowania.
• Modułowa budowa i wszechstronny montaż: możliwość mocowania na szynie TH35, na dnie oraz w systemie szyn zbiorczych Siemens 8US, co upraszcza integrację z różnymi rozdzielnicami.

Zgodność z Normami

Rozłącznik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z wymaganiami IEC i EN, co potwierdza jego przydatność w profesjonalnych zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1123-1BB20 znajduje zastosowanie w obwodach wymagających bezpiecznego odłączania i zabezpieczania przed przeciążeniem i zwarciem.

• Jako główny wyłącznik bezpiecznikowy w rozdzielnicach głównych i podrozdzielnicach w przemyśle oraz budynkach użyteczności publicznej.
• Zabezpieczenie silników elektrycznych, nagrzewnic i innych odbiorników przed skutkami zwarć i przeciążeń.
• Stosowany w systemach szyn zbiorczych do elastycznego rozdziału energii w halach produkcyjnych i magazynach.
• W automatyce budynkowej – do odłączania obwodów podczas prac konserwacyjnych i serwisowych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowe połączenie i uniknąć przegrzewania styków.

FAQ

• Jak sprawdzić stan bezpieczników bez otwierania obudowy? Rozłącznik wyposażono w duże okienka kontrolne, przez które można wizualnie ocenić stan wkładek bezpiecznikowych (przepalenie/zadziałanie) bez zdejmowania osłon.
• Czy można rozbudować rozłącznik o łącznik pomocniczy? Tak, istnieje możliwość montażu łącznika pomocniczego z regulacją punktu czasowego łączenia – synchronicznie lub wyprzedzająco względem głównego styku.
• Czy rozłącznik można zabezpieczyć przed nieautoryzowanym przełączeniem? Tak, konstrukcja przewiduje możliwość zamknięcia i zaplombowania pokrywy, co uniemożliwia przypadkowe lub nieuprawnione załączenie urządzenia.
