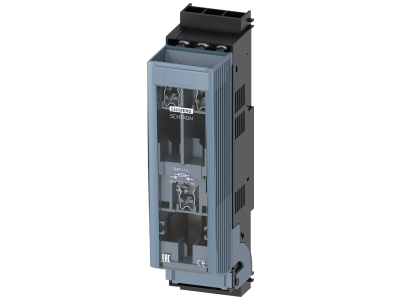

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH000 wąski, 125 A, SENTRON | 3NP1113-1CA20 Siemens

Alternatywny kod produktu: 3NP11131CA20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy 3-biegunowy 3NP1 w wersji wąskiej NH000 o prądzie znamionowym 125 A to kluczowy element zabezpieczający instalacje elektryczne w przemyśle i infrastrukturze. Zaprojektowany z myślą o maksymalnym bezpieczeństwie personelu i instalacji, wyposażony w system ochrony reach-round oraz duże okienka kontrolne ułatwiające weryfikację stanu bezpieczników. Modułowa konstrukcja umożliwia elastyczne montowanie na dnie, szynie montażowej lub w systemie szyn zbiorczych.

• 3-biegunowa konstrukcja NH000 wąska: Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni szaf rozdzielczych i przemysłowych.
• Ochrona reach-round: Zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu, nawet przy dostępie od tyłu – podwyższone bezpieczeństwo dla personelu.
• Duże okienka kontrolne: Szybka i wygodna wizualna kontrola stanu zainstalowanych bezpieczników bez konieczności demontażu pokrywy.
• Modułowa budowa: Elastyczność w konfiguracji i możliwość przebudowy na wyjścia kabli górą/dolnym – dostosowanie do indywidualnych potrzeb instalacji.
• Prąd znamionowy 125 A: Zapewnia skuteczną ochronę obwodów o średnim i dużym obciążeniu w zastosowaniach przemysłowych.

Zgodność z Normami

Rozłącznik izolacyjny 3NP1 spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla aparatury łączeniowej, w tym Dyrektywą Niskonapięciową 2014/35/UE i normami EN 60947-1, EN 60947-3.

Zastosowanie

Rozłącznik izolacyjny 3NP1 znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz infrastrukturze wymagającej niezawodnego i bezpiecznego odłączania obwodów.

• Ochrona i izolacja obwodów w rozdzielniach przemysłowych i szafach sterowniczych.
• Stosowanie w systemach szyn zbiorczych Siemens 8US – kompatybilność z szeroką gamą osprzętu.
• Zastosowanie w branżach energetycznych, chemicznych i budowlanych – tam, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.
• Montaż w miejscach o ograniczonej przestrzeni dzięki kompaktowej konstrukcji NH000 wąskiej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Rozłącznik należy montować zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe ustawienie punktów czasowych łączenia łącznika pomocniczego. Po montażu przeprowadzić testy funkcjonalne i sprawdzić poprawność działania mechanizmów blokujących. Przewody przyłączeniowe należy dokręcać z zalecanym momentem siły, aby zapewnić pewny kontakt elektryczny.

FAQ

• Czy rozłącznik 3NP1 można montować na szynie montażowej? Tak – konstrukcja modułowa umożliwia montaż na standardowej szynie 35 mm, dnie szafy lub w systemie szyn zbiorczych Siemens 8US.
• Jakie bezpieczniki są kompatybilne z rozłącznikiem? Rozłącznik NH000 wąski jest przystosowany do współpracy z bezpiecznikami nożowymi NH000 o prądzie znamionowym do 125 A. Szczegółowe informacje znajdują się w dokumentacji technicznej.
• Czy rozłącznik posiada funkcję plombowania? Tak – konstrukcja umożliwia zamknięcie i zaplombowanie w położeniu rozłączonym, co zwiększa bezpieczeństwo i zapobiega nieautoryzowanej manipulacji.
