Uchwyt bezpiecznika, Class CC, 3-bieg., In: 30 A, Un AC: 600 V, LED, SENTRON | 3NW7534-1HG Siemens

Alternatywny kod produktu: 3NW75341HG

Opis i Kluczowe Cechy

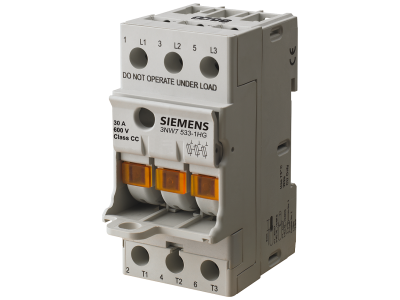

Uchwyt bezpiecznika Siemens SENTRON 3NW7534-1HG to trójbiegunowy moduł przeznaczony do wkładek bezpiecznikowych Class CC. Zaprojektowany z myślą o ochronie obwodów odgałęźnych, oferuje prąd znamionowy 30 A oraz napięcie znamionowe 600 V AC, co przekłada się na bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych. Wbudowana dioda LED ułatwia wizualną kontrolę stanu bezpiecznika, a nowoczesna konstrukcja z ochroną przed dotykiem zwiększa bezpieczeństwo personelu podczas montażu i eksploatacji.

• Prąd znamionowy 30 A: Zapewnia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 600 V AC: Gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach o wysokim napięciu, typowych dla przemysłu.
• Trójbiegunowa konstrukcja: Umożliwia jednoczesną ochronę trzech faz, co jest szczególnie przydatne w obwodach trójfazowych.
• Wbudowana dioda LED: Ułatwia szybką lokalizację przepalonej wkładki bezpiecznikowej, skracając czas przestoju.
• Zgodność z normami UL i CSA: Potwierdza dopuszczenie do stosowania w instalacjach północnoamerykańskich, ułatwiając eksport i integrację w systemach globalnych.
• Ochrona przed dotykiem: Konstrukcja ogranicza ryzyko przypadkowego kontaktu z elementami pod napięciem, zwiększając bezpieczeństwo podczas wymiany bezpiecznika.

Zgodność z Normami

Uchwyt bezpiecznika został zaprojektowany zgodnie z wymaganiami amerykańskich norm UL (Underwriters Laboratories) oraz CSA (Canadian Standards Association) dla zastosowań Branch Circuit Protection. Posiada odpowiednie dopuszczenia, co potwierdza jego przydatność w systemach dystrybucji energii zarówno w Ameryce Północnej, jak i w innych regionach akceptujących te standardy.

Zastosowanie

Uchwyt bezpiecznika Siemens SENTRON 3NW7534-1HG znajduje zastosowanie przede wszystkim w ochronie obwodów odgałęźnych (Branch Circuit Protection) w instalacjach przemysłowych i komercyjnych. Jego parametry i konstrukcja czynią go odpowiednim do następujących scenariuszy:

• Ochrona odbiorników końcowych w rozdzielnicach zakładowych przed skutkami przeciążeń i zwarć.
• Zabezpieczenie obwodów zasilających maszyny, urządzenia produkcyjne oraz systemy HVAC.
• Stosowanie w szafach sterowniczych i rozdzielnicach głównych, gdzie wymagana jest wysoka niezawodność i łatwa identyfikacja uszkodzonej wkładki.
• Integracja z systemami automatyki budynkowej wymagającymi bezpiecznikowej ochrony obwodów odgałęźnych zgodnej z normami UL/CSA.

Wskazówki Montażowe

Montaż uchwytu bezpiecznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Uchwyt przeznaczony jest do montażu na szynie DIN TH35 (wg standardu DIN). Dobierz przekrój przewodów odpowiedni do prądu znamionowego 30 A oraz obciążenia instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta. Wkładki bezpiecznikowe wymieniaj wyłącznie w stanie beznapięciowym.

FAQ

• Czy uchwyt posiada wbudowaną diodę LED? Tak, model 3NW7534-1HG jest wyposażony w diodę LED. Jej dokładne przeznaczenie (sygnalizacja przepalenia, obecności napięcia) należy zweryfikować w karcie katalogowej producenta.
• Jaki jest stopień ochrony IP tego uchwytu? Producent nie podaje konkretnego stopnia IP dla tego modelu. Uchwyt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowa ochrona to IP20. W celu uzyskania szczegółowych danych zalecamy sprawdzenie dokumentacji technicznej.
• Czy uchwyt jest kompatybilny z wkładkami bezpiecznikowymi Class J? Nie, uchwyt 3NW7534-1HG jest dedykowany wyłącznie dla wkładek bezpiecznikowych Class CC. Wkładki Class J wymagają uchwytów z odpowiedniej serii Class J.
