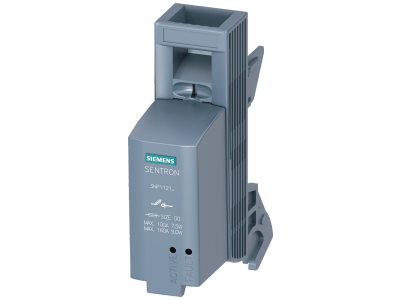

Wkładka do uchwytu z EFM15, do wielkości NH000 1-bieg., AC 24 - 230V / DC 24 - 250V | 3NP1921-1GB43 Siemens

Alternatywny kod produktu: 3NP19211GB43

Opis i Kluczowe Cechy

Wkładka do uchwytu EFM15 (symbol 3NP1921-1GB43) przeznaczona do wielkości NH000 (1-bieg.) to kluczowy element w rozłącznikach izolacyjnych bezpiecznikowych. Zapewnia bezpieczne odłączanie obwodów zasilających w zakresie napięć AC 24–230V i DC 24–250V. Wbudowana technika przyłączeniowa ułatwia montaż i konserwację, minimalizując ryzyko błędów instalacyjnych.

• Zakres napięć AC/DC: Pracuje w szerokim spektrum napięciowym – od 24V AC/DC do 230V AC i 250V DC – co zwiększa uniwersalność zastosowania w różnych instalacjach.
• Wielkość NH000 1-bieg.: Kompatybilna z rozłącznikami izolacyjnymi bezpiecznikowymi o prądzie do 100A – idealna do małych i średnich obwodów.
• Bezpieczne rozłączanie: Zapewnia fizyczne odłączenie obwodu, chroniąc personel i urządzenia podczas prac konserwacyjnych lub awaryjnych.
• Udoskonalona technika przyłączeniowa: Ułatwia szybkie i pewne montowanie, redukując czas instalacji i ryzyko nieprawidłowego podłączenia.
• Materiał izolacyjny: Wykonana z tworzywa samogasnącego, zapewniającego odporność na wysokie temperatury i ochronę przeciwpożarową.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących rozłączników izolacyjnych i bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE oraz jest zgodna z normami VDE i IEC dla urządzeń niskonapięciowych.

Zastosowanie

Wkładka do EFM15 NH000 1-bieg. znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego i bezpiecznego odłączania obwodów.

• Małe i średnie rozdzielnice instalacyjne – do zabezpieczenia i rozłączania obwodów gniazd, oświetlenia lub urządzeń o napięciu do 250V DC.
• Szafy sterownicze w przemyśle – do izolacyjnego odłączania obwodów zasilających maszyny i urządzenia.
• Instalacje fotowoltaiczne (DC) – do bezpiecznego rozłączania modułów PV podczas prac serwisowych.
• Systemy automatyki budynkowej – do odłączania obwodów sygnałowych i zasilających.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w uchwycie EFM15 zgodnie z instrukcją montażu, upewniając się o prawidłowym położeniu styków. Nie należy stosować nadmiernej siły podczas wkładania – ryzyko uszkodzenia mechanizmu. Po montażu sprawdzić poprawność połączenia i stabilność wkładki. W przypadku wymiany należy użyć wkładki o identycznym symbolu i parametrach.

FAQ

• Czy wkładka jest kompatybilna z innymi wielkościami NH? Nie – wkładka 3NP1921-1GB43 przeznaczona jest wyłącznie do wielkości NH000 1-bieg. (do 100A). Do innych wielkości NH (np. NH1, NH2) wymagane są odpowiednie wkładki.
• Czy wkładka może być stosowana w obwodach trójfazowych? Nie – jest to wkładka 1-bieg., przeznaczona do obwodów jednofazowych lub DC. Do rozłączania obwodów trójfazowych należy stosować wkładki 3-bieg.
• Jaki jest maksymalny prąd roboczy wkładki? Dokładna wartość prądu nie została podana w danych produktu. Wkładki do wielkości NH000 1-bieg. standardowo obsługują prądy do 100A – sprawdź dokumentację techniczną rozłącznika.
