Podstawa bezpiecznikowa D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG6206 Siemens

Alternatywny kod produktu: 5SG6206

Opis i Kluczowe Cechy

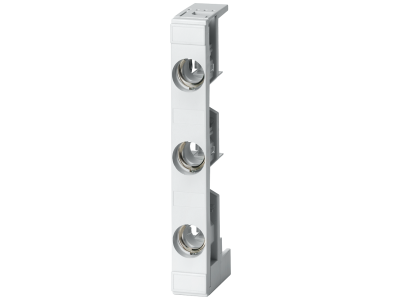

Podstawa bezpiecznikowa D02 NEOZED (symbol 5SG6206) to trzybiegunowe gniazdo przystosowane do bezpieczników D02 o prądzie do 63 A. Zaprojektowana do napięcia pracy 400 V AC oraz 250 V DC, umożliwia zabezpieczanie obwodów w rozdzielnicach przemysłowych z systemem szyn zbiorczych 8US o rozstawie 60 mm (osłona 27 mm). Łączy solidną konstrukcję z łatwością montażu w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu – minimalizuje ryzyko przegrzania styków i zapewnia niezawodność ochrony przeciążeniowej i zwarciowej.
• Napięcie znamionowe 400 V AC / 250 V DC: Kompatybilność zarówno z sieciami trójfazowymi prądu przemiennego, jak i instalacjami prądu stałego – uniwersalne zastosowanie w różnych systemach zasilania.
• 3-biegunowa konstrukcja: Jednoczesne zabezpieczenie trzech faz obwodu – eliminuje potrzebę stosowania trzech pojedynczych podstaw, oszczędza miejsce w rozdzielnicy i skraca czas montażu.
• System szyn zbiorczych 8US 60 mm (osłona 27 mm): Dedykowane mocowanie na szynach zbiorczych umożliwia szybki i pewny montaż w rozdzielnicach przemysłowych – redukuje ilość przewodów i zwiększa estetykę instalacji.
• Przystosowana do bezpieczników D02: Szeroka dostępność wkładek topikowych w tym formacie ułatwia dobór zabezpieczenia do konkretnych potrzeb (prąd i charakterystyka).

Zgodność z Normami

Podstawa bezpiecznikowa NEOZED 5SG6206 została zaprojektowana zgodnie z obowiązującymi normami europejskimi (DIN) oraz posiada certyfikat CE. Oznacza to, że spełnia rygorystyczne wymagania dotyczące bezpieczeństwa użytkowania i niezawodności w standardowych instalacjach przemysłowych.

Zastosowanie

Dzięki trzem biegunom i wysokim parametrom prądowo-napięciowym podstawa sprawdza się w różnorodnych obwodach zabezpieczeń – od rozdzielnic głównych po szafy sterownicze. Stosowana jest przede wszystkim w aplikacjach wymagających kompaktowej ochrony trójfazowej.

• Ochrona przeciążeniowa i zwarciowa obwodów siłowych w rozdzielnicach przemysłowych (np. silniki, transformatory, piece).
• Zabezpieczanie obwodów odbiorników w systemach szyn zbiorczych – idealna do hal produkcyjnych i budynków użyteczności publicznej.
• Współpraca z przekaźnikami, stycznikami i inną aparaturą modułową w szafach sterowniczych.
• Zasilanie instalacji prądu stałego (250 V DC) – np. w systemach UPS, sterownikach PLC czy oświetleniu awaryjnym.

Wskazówki Montażowe

Montaż i wymiana bezpieczników mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Podstawę mocuje się na szynie zbiorczej 8US o rozstawie 60 mm (z osłoną 27 mm) – sprawdź zgodność z systemem szyn. Moment dokręcania połączeń śrubowych oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (PN-HD 60364).

FAQ

• Czy podstawa nadaje się do montażu na standardowej szynie TH35? Nie, produkt jest przeznaczony wyłącznie do systemu szyn zbiorczych 8US o rozstawie 60 mm (z osłoną 27 mm). Nie można go montować na typowej szynie DIN.
• Jakie bezpieczniki można stosować w tej podstawie? Wkładki bezpiecznikowe typu D02 o prądzie znamionowym do 63 A. Należy dobrać wkładkę o odpowiedniej charakterystyce (gG, gM itp.) do rodzaju chronionego obwodu.
• Czy możliwe jest podłączenie przewodów bezpośrednio do podstawy? Tak, podstawa posiada zaciski śrubowe przystosowane do przewodów o odpowiednim przekroju (szczegóły w dokumentacji). Zaleca się stosowanie końcówek kablowych dla zachowania wysokiej jakości połączenia.
