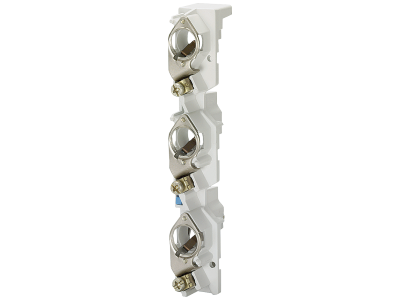

Podstawa bezpiecznikowa D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG6202 Siemens

Alternatywny kod produktu: 5SG6202

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED 5SG6202 to trzybiegunowa podstawa typu D02 o prądzie znamionowym 63 A i napięciu znamionowym 400 V AC / 250 V DC. Przeznaczona do montażu na szynach zbiorczych 8US o rozstawie 60 mm (wersja bez osłony), zapewnia bezpieczne mocowanie wkładek bezpiecznikowych D02, gwarantując niezawodną ochronę obwodów przed przeciążeniem i zwarciem. Solidna konstrukcja i sprawdzony system NEOZED czynią ją uniwersalnym elementem rozdzielnic przemysłowych.

• Prąd znamionowy 63 A: Umożliwia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• Napięcie znamionowe AC 400 V / DC 250 V: Zapewnia kompatybilność z sieciami trójfazowymi i obwodami prądu stałego, co zwiększa zakres zastosowań.
• Trzybiegunowa konstrukcja D02: Pozwala na jednoczesne zabezpieczenie trzech faz, upraszczając montaż w standardowych rozdzielnicach.
• Dedykowana do szyn zbiorczych 8US 60 mm: Ułatwia integrację z systemami rozdzielczymi bez konieczności stosowania dodatkowych osłon (wersja bez osłony).
• System NEOZED: Sprawdzona kompatybilność z wkładkami bezpiecznikowymi NEOZED gwarantuje pewne połączenie i łatwą wymianę wkładek.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowano go zgodnie ze standardami DIN dla aparatury modułowej, co potwierdza jego niezawodność w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Podstawa bezpiecznikowa NEOZED D02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów prądu przemiennego i stałego. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona odbiorników w instalacjach trójfazowych o znacznym poborze mocy.
• Stosowanie w systemach dystrybucji energii z szynami zbiorczymi 8US o rozstawie 60 mm.
• Jako element zabezpieczający w maszynach i urządzeniach wymagających wkładek bezpiecznikowych D02.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Podstawę mocuje się na szynie zbiorczej 8US o rozstawie 60 mm (wersja bez osłony). Moment dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – dla prądu 63 A zalecany przekrój to minimum 16 mm² (w zależności od warunków instalacji). Stosuj wyłącznie wkładki bezpiecznikowe D02 o odpowiednich parametrach.

FAQ

• Czy podstawa jest wyposażona w osłonę? Nie, model 5SG6202 to wersja bez osłony – przeznaczona do stosowania na szynach zbiorczych 8US, gdzie osłona nie jest wymagana.
• Jakie wkładki bezpiecznikowe pasują do tej podstawy? Podstawa jest przystosowana do wkładek bezpiecznikowych typu D02 (NEOZED) o prądzie do 63 A.
• Czy można montować podstawę na standardowej szynie DIN TH35? Nie, podstawa jest dedykowana do systemu szyn zbiorczych 8US o rozstawie 60 mm – nie jest kompatybilna z szyną DIN TH35.
