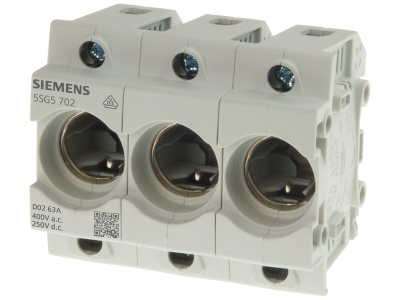

Podstawa bezpiecznikowa, D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG5702 Siemens

Alternatywny kod produktu: 5SG5702

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED D02 firmy Siemens (symbol 5SG5702) przeznaczona do pracy w systemie ochrony instalacji SENTRON. Urządzenie o parametrach prądu znamionowego 63 A i napięcia AC 400 V / DC 250 V pozwala na skuteczne zabezpieczenie obwodów przed przeciążeniem i zwarciem w rozdzielnicach przemysłowych i domowych. Trzybiegunowa konstrukcja (3-bieg.) umożliwia kompleksową ochronę w układach trójfazowych. Wykonana z trwałego tworzywa formowanego Duroplast.

• Prąd znamionowy 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu – bez ryzyka przegrzania styków, odpowiednia do zastosowań wymagających wysokiej mocy.
• Napięcie znamionowe AC 400 V / DC 250 V: uniwersalność zastosowań zarówno w sieciach trójfazowych prądu przemiennego, jak i w obwodach prądu stałego.
• System NEOZED (D02): zapewnia pewność wyłączenia i kompatybilność z wkładkami bezpiecznikowymi D02 – łatwy montaż i wymiana przez personel bez uprawnień (dla instalacji domowych).
• Podwójne komory zaciskowe: umożliwiają przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia instalację i oszczędza czas.
• Zaciski z ochroną przed dotykiem: zwiększają bezpieczeństwo personelu podczas prac serwisowych.

Zgodność z Normami

Podstawa bezpiecznikowa NEOZED 5SG5702 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa dla komponentów ochrony instalacji. Posiada certyfikację CE i spełnia wymagania stawiane urządzeniom w technice rozdzielnicowej. System NEOZED jest dopuszczony do stosowania zarówno w instalacjach przemysłowych, jak i domowych przez osoby nieprzeszkolone.

Zastosowanie

Podstawa NEOZED D02 znajduje zastosowanie w miejscach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej – od rozdzielnic przemysłowych po domowe tablice bezpiecznikowe.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie odbiorników o dużym poborze prądu w instalacjach przemysłowych (silniki, piece, maszyny).
• Stosowanie w instalacjach domowych i małych obiektach użyteczności publicznej jako bezpiecznik główny.
• Element systemu SENTRON do budowy kompleksowych układów rozdziału energii.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej NEOZED powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 63 A oraz miejscowymi przepisami. Momenty dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Czy podstawa bezpiecznikowa jest przeznaczona do montażu na szynie DIN? Tak, standardowo montowana jest na szynie TH35 (DIN).
• Czy można ją stosować w instalacjach domowych? Tak, system NEOZED jest dopuszczony do użytku przez osoby nieprzeszkolone i może być stosowany w instalacjach domowych.
• Jaki stopień ochrony ma podstawa? W danych katalogowych nie podano konkretnego stopnia IP; w typowej instalacji rozdzielnicowej urządzenie pracuje w obudowie o odpowiednim IP (np. IP20 dla wnętrza rozdzielnicy).
