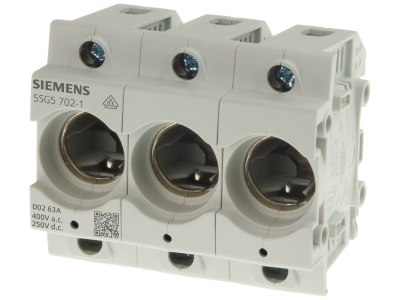

Podstawa bezpiecznikowa D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG5702-1 Siemens

Alternatywny kod produktu: 5SG57021

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED 5SG5702-1 firmy Siemens, wykonana z tworzywa formowanego Duroplast, to kluczowy element systemu ochrony instalacji elektrycznej SENTRON. Przeznaczona do bezpieczników D02, oferuje 3 bieguny, prąd znamionowy 63 A oraz napięcie AC do 400 V i DC do 250 V. Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a podwójne komory zaciskowe oraz widoczne przyłączenie przewodów skracają czas montażu.

• Prąd znamionowy 63 A: Zapewnia skuteczną ochronę obwodów o znacznym obciążeniu przed przeciążeniem i zwarciem, gwarantując pewność wyłączenia.
• Zaciski z ochroną przed dotykiem: Zwiększają bezpieczeństwo personelu podczas montażu i eksploatacji, eliminując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Podwójne komory zaciskowe: Umożliwiają przyłączenie dwóch przewodów o różnych przekrojach w jednym zacisku, co upraszcza instalacje rozgałęźne i oszczędza czas pracy.
• Kompaktowa budowa (w porównaniu do DIAZED): Oszczędza cenną przestrzeń w rozdzielnicy, ułatwiając projektowanie i zwiększając gęstość zabudowy.
• Widoczne i sprawdzalne przyłączenie przewodów: Umożliwia szybką kontrolę poprawności podłączenia, co redukuje ryzyko błędów montażowych.

Zgodność z Normami

Podstawa bezpiecznikowa 5SG5702-1 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. System NEOZED jest dopuszczony do stosowania w instalacjach domowych przez osoby nieprzeszkolone, zgodnie z obowiązującymi przepisami.

Zastosowanie

System bezpiecznikowy NEOZED firmy Siemens stanowi ważny element ochrony instalacji elektrycznej w rozdzielnicach, rozdzielniach przemysłowych oraz instalacjach domowych. Dzięki swojej uniwersalności i bezpieczeństwu obsługi znajduje zastosowanie w wielu scenariuszach.

• Ochrona obwodów odbiorczych przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie instalacji w rozdzielniach przemysłowych, gdzie wymagana jest niezawodna i łatwo kontrolowalna ochrona.
• Stosowanie w instalacjach domowych, gdzie system może być obsługiwany przez osoby bez specjalistycznych uprawnień, zachowując pełne bezpieczeństwo.
• Element systemu SENTRON w technice rozdzielnicowej, zapewniający spójną koncepcję zabezpieczeń.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Podstawę mocuje się na szynie TH35 (DIN) – zgodnie z ogólną praktyką dla aparatury modułowej, jednak zalecamy sprawdzenie dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z instrukcją. Zaciski posiadają ochronę przed dotykiem, co zwiększa bezpieczeństwo podczas montażu.

FAQ

• Czy podstawa 5SG5702-1 jest przystosowana do pracy w obwodach prądu stałego? Tak, podstawa bezpiecznikowa NEOZED 5SG5702-1 może pracować w obwodach DC o napięciu do 250 V.
• Ile biegunów ma ten model? Podstawa jest trójbiegunowa (3-bieg.), co umożliwia zabezpieczenie trzech faz w układach trójfazowych.
• Czy do jednego zacisku można podłączyć dwa przewody? Tak, podwójne komory zaciskowe pozwalają na przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia wykonanie odgałęzień.
