Podstawa bezpiecznikowa D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG5693 Siemens

Alternatywny kod produktu: 5SG5693

Opis i Kluczowe Cechy

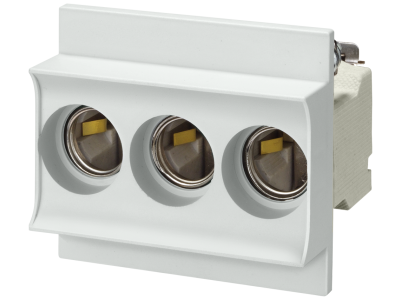

Podstawa bezpiecznikowa NEOZED D02 5SG5693 firmy Siemens to 3-biegunowe urządzenie o prądzie znamionowym 63 A i napięciu AC 400 V (DC 250 V), przeznaczone do bezpiecznej ochrony instalacji przed przeciążeniem i zwarciem. Wykonana z tworzywa formowanego Duroplast, zapewnia kompaktową budowę oszczędzającą miejsce w rozdzielnicy. Dzięki podwójnym komorom zaciskowym możliwe jest przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia okablowanie i skraca czas montażu.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając pewność wyłączenia w razie przeciążenia lub zwarcia.
• Napięcie AC 400 V / DC 250 V: Przystosowane do typowych sieci trójfazowych oraz obwodów prądu stałego, co zwiększa wszechstronność zastosowań.
• Podwójne komory zaciskowe: Umożliwiają podłączenie dwóch przewodów o różnych przekrojach w jednym zacisku, redukując potrzebę stosowania dodatkowych listew łączeniowych.
• Ochrona przed dotykiem (zaciski wejścia/wyjścia): Zwiększa bezpieczeństwo personelu podczas obsługi i konserwacji, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Kompaktowa budowa z tworzywa Duroplast: Oszczędza miejsce w rozdzielnicy w porównaniu z tradycyjnymi systemami DIAZED, ułatwiając uporządkowane prowadzenie instalacji.

Zgodność z Normami

Podstawa bezpiecznikowa 5SG5693 spełnia wymogi dyrektyw europejskich i posiada certyfikat CE. Zgodna z ogólnymi normami dotyczącymi podstaw bezpiecznikowych systemu NEOZED, dopuszczona do stosowania w instalacjach domowych oraz przemysłowych. Produkt projektowany i wytwarzany zgodnie z wysokimi standardami jakości Siemens.

Zastosowanie

Podstawa NEOZED D02 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w kompaktowej formie. Idealnie sprawdza się w rozdzielnicach przemysłowych, budynkach użyteczności publicznej oraz w instalacjach domowych.

• Ochrona obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie linii zasilających silniki, piece, oświetlenie przemysłowe.
• Stosowanie w instalacjach tymczasowych i rozdzielnicach budowlanych wymagających szybkiej wymiany wkładek bezpiecznikowych.
• Ochrona obwodów prądu stałego (np. w systemach fotowoltaicznych) przy napięciu do 250 V DC.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Zaciski dokręcać momentem zgodnym z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Czy podstawę można obsługiwać bez uprawnień elektrycznych? Tak, system NEOZED został zaprojektowany z myślą o bezpiecznej obsłudze przez osoby nieprzeszkolone – wymiana wkładki bezpiecznikowej jest możliwa przy odłączonym napięciu. Mimo to wszelkie prace przyłączeniowe i montażowe powinien wykonywać wykwalifikowany elektryk.
• Jakie przewody można podłączyć do podwójnych komór zaciskowych? Każda komora umożliwia przyłączenie dwóch przewodów – mogą być one o różnych przekrojach (np. jeden 6 mm² i jeden 10 mm²). Szczegółowe wartości przekrojów podane są w dokumentacji technicznej produktu.
• Czy podstawę można stosować w instalacjach domowych? Tak, system NEOZED jest dopuszczony do stosowania w instalacjach domowych, pod warunkiem doboru odpowiedniej wkładki bezpiecznikowej oraz przestrzegania obowiązujących przepisów (np. PN-IEC 60364).
