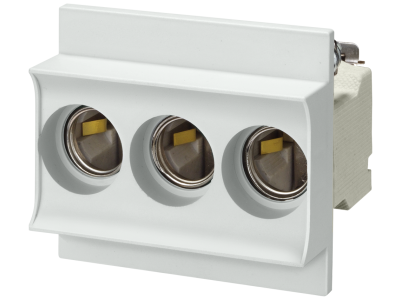

Podstawa bezpiecznikowa D02, 3-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG5653 Siemens

Alternatywny kod produktu: 5SG5653

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED D02 firmy Siemens (symbol 5SG5653) to trzybiegunowa aparatura modułowa o prądzie znamionowym 63 A i napięciu znamionowym 400 V AC / 250 V DC. Wykonana z trwałego tworzywa formowanego Duroplast, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w rozdzielnicach oraz instalacjach przemysłowych i domowych. Kompaktowa obudowa oszczędza miejsce, a przemyślana konstrukcja ułatwia montaż i serwis.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – doskonała do zabezpieczania głównych linii zasilających.
• Napięcie znamionowe 400 V AC / 250 V DC: Uniwersalność zastosowania zarówno w sieciach prądu przemiennego, jak i stałego, bez ryzyka przebicia.
• Trzybiegunowa konstrukcja (3-bieg.): Pozwala na jednoczesne odłączanie wszystkich trzech faz, co zwiększa bezpieczeństwo i upraszcza okablowanie.
• Zaciski z ochroną przed dotykiem (na wejściu i wyjściu): Minimalizują ryzyko przypadkowego kontaktu z elementami pod napięciem podczas montażu i eksploatacji.
• Podwójne komory zaciskowe: Umożliwiają przyłączenie dwóch przewodów o różnych przekrojach w jednym biegunie – oszczędność miejsca i czasu pracy.
• Kompaktowa budowa z tworzywa Duroplast: Mniejsze gabaryty w porównaniu do systemu DIAZED, co pozwala zaoszczędzić cenną przestrzeń w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. System bezpiecznikowy NEOZED jest dopuszczony do stosowania zarówno w instalacjach przemysłowych, jak i domowych, co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa NEOZED D02 5SG5653 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielniach.

• Ochrona obwodów zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczanie linii odbiorczych w instalacjach domowych (system SENTRON).
• Stosowanie w rozdzielniach przemysłowych jako element ochrony przed zwarciem i przeciążeniem.
• Łatwa obsługa przez osoby nieprzeszkolone – nadaje się do instalacji dostępnych dla użytkowników końcowych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt mocuje się na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tej podstawy? Podstawa jest przeznaczona dla wkładek bezpiecznikowych typu D02 (NEOZED) o prądzie do 63 A. Należy stosować wkładki zgodne z systemem NEOZED.
• Czy podstawa może pracować przy napięciu stałym? Tak, dopuszczalne napięcie stałe wynosi 250 V DC, co umożliwia stosowanie w instalacjach fotowoltaicznych lub zasilaniu awaryjnym.
• Jaki jest stopień ochrony podstawy? Podstawa przeznaczona jest do montażu w rozdzielnicach – typowy stopień ochrony w takim zastosowaniu to IP20 (brak szczegółowych danych od producenta, ale spełnia standardy dla aparatury modułowej).
