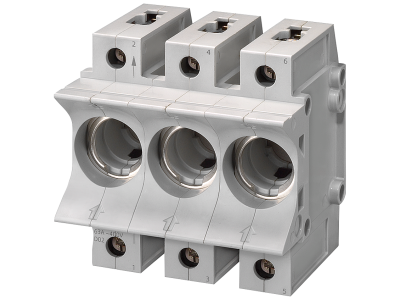

Podstawa bezpiecznikowa, D01, 3-bieg., 16 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG5301 Siemens

Alternatywny kod produktu: 5SG5301

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED Siemens o symbolu 5SG5301 to element systemu ochrony instalacji elektrycznej SENTRON, przeznaczony do wkładek bezpiecznikowych D01. Urządzenie trójbiegunowe, zaprojektowane na prąd 16 A i napięcie AC 400 V / DC 250 V, wykonane z tworzywa formowanego Duroplast. Dzięki kompaktowej budowie pozwala zaoszczędzić cenne miejsce w rozdzielnicy, a zaciski z ochroną przed dotykiem zwiększają bezpieczeństwo personelu podczas eksploatacji.

• Prąd znamionowy 16 A: Odpowiedni do obwodów o znacznym obciążeniu – zapewnia pewne wyłączenie w razie przeciążenia lub zwarcia przy zachowaniu bezpieczeństwa instalacji.
• Napięcie AC 400 V / DC 250 V: Szeroki zakres napięć umożliwia stosowanie zarówno w typowych sieciach trójfazowych, jak i w obwodach prądu stałego.
• Zaciski z ochroną przed dotykiem na wejściu i wyjściu: Minimalizują ryzyko porażenia prądem podczas obsługi – bezpieczne dla personelu, także dla osób nieprzeszkolonych.
• Podwójne komory zaciskowe: Umożliwiają przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia rozgałęzianie i oszczędza czas montażu.
• Kompaktowa konstrukcja z tworzywa Duroplast: Znacznie mniejsze wymiary w porównaniu z DIAZED – pozwala zaoszczędzić miejsce w szafie rozdzielczej.

Zgodność z Normami

Podstawa bezpiecznikowa NEOZED 5SG5301 została zaprojektowana zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. System NEOZED dopuszczony jest do stosowania zarówno w instalacjach przemysłowych, jak i domowych, a jego obsługa może być powierzona osobom nieprzeszkolonym – pod warunkiem zachowania zasad bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa NEOZED 5SG5301 stanowi kluczowy element w systemach ochrony przed przeciążeniem i zwarciem. Stosowana jest głównie w technice rozdzielnicowej oraz w rozdzielniach przemysłowych, ale dzięki prostocie obsługi sprawdza się także w instalacjach domowych.

• Ochrona obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach przed skutkami przeciążeń i zwarć.
• Zabezpieczenie linii zasilających w szafach sterowniczych i rozdzielniach przemysłowych.
• Element systemu bezpiecznikowego NEOZED w automatyce budynkowej – łatwa wymiana wkładek bez ryzyka pomyłki.
• Zastosowanie w instalacjach domowych i biurowych, gdzie wymagana jest niezawodna ochrona i możliwość obsługi przez użytkownika końcowego.

Wskazówki Montażowe

Montaż i wszelkie prace przy podstawie bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie ze standardem). Przekrój przewodów należy dobrać do prądu znamionowego obwodu (maks. 16 A) zgodnie z obowiązującymi normami. Zaciski należy dokręcać z momentem zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz brak uszkodzeń mechanicznych.

FAQ

• Czy podstawa bezpiecznikowa posiada podświetlenie lub wskaźnik zadziałania? Nie, podstawa 5SG5301 jest elementem pasywnym – nie jest wyposażona w podświetlenie ani sygnalizację. Informację o zadziałaniu bezpiecznika można uzyskać poprzez kontrolę stanu wkładki (przepalony widoczny w okienku).
• Jaki stopień ochrony ma podstawa? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy wewnątrz budynku posiada ochronę IP20 zapewniającą bezpieczeństwo przed dotykiem. Zaciski z osłonami dodatkowo chronią przed przypadkowym kontaktem.
• Jaką wkładkę bezpiecznikową należy stosować? Podstawa przeznaczona jest wyłącznie dla wkładek typu D01 (NEOZED) o prądzie znamionowym do 16 A, napięciu AC 400 V / DC 250 V. Należy stosować wkładki oryginalne Siemens lub dopuszczone przez producenta dla systemu NEOZED.
