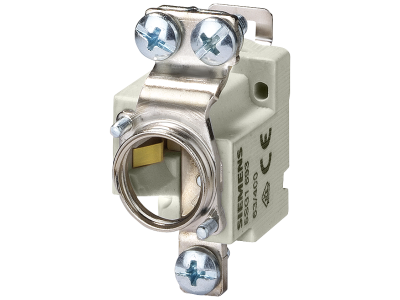

Podstawa bezpiecznikowa, D03, 1-bieg., 100 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG1812 Siemens

Alternatywny kod produktu: 5SG1812

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa NEOZED D03 1-bieg. o symbolu 5SG1812 firmy Siemens to element systemu SENTRON przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Zaprojektowana na prąd znamionowy 100 A i napięcie AC 400 V / DC 250 V, gwarantuje bezpieczną pracę w instalacjach przemysłowych oraz domowych. Wykonana z tworzywa formowanego Duroplast, łączy trwałość z kompaktową budową oszczędzającą miejsce w rozdzielnicy.

• Zaciski z ochroną przed dotykiem: zabezpieczają personel przed przypadkowym kontaktem z częściami pod napięciem podczas obsługi i konserwacji.
• Podwójne komory zaciskowe: umożliwiają przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia rozgałęzianie obwodów.
• Kompaktowa budowa: w porównaniu z systemem DIAZED pozwala zaoszczędzić cenną przestrzeń montażową w rozdzielnicy.
• Widoczne i jednoznaczne przyłączenie przewodów: przyspiesza montaż i redukuje ryzyko błędów podłączenia.
• Wykonanie z tworzywa Duroplast: zapewnia wysoką odporność termiczną i mechaniczną, co przekłada się na długą żywotność produktu.

Zgodność z Normami

Podstawa bezpiecznikowa NEOZED 5SG1812 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Została zaprojektowana zgodnie ze standardem DIN dla systemów bezpiecznikowych NEOZED, co gwarantuje niezawodność i zgodność z powszechnie stosowanymi rozwiązaniami w technice rozdzielnicowej.

Zastosowanie

System bezpiecznikowy NEOZED znajduje szerokie zastosowanie w technice rozdzielnicowej, rozdzielniach przemysłowych oraz w instalacjach domowych. Dzięki dopuszczeniu do obsługi przez osoby nieprzeszkolone sprawdza się wszędzie tam, gdzie wymagana jest łatwa i bezpieczna wymiana wkładek bezpiecznikowych.

• Ochrona obwodów odbiorczych przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Bezpiecznikowanie linii zasilających w instalacjach przemysłowych, gdzie wymagana jest duża prądowa zdolność zwarciowa.
• Stosowanie w domowych tablicach rozdzielczych jako zabezpieczenie przedlicznikowe lub obwodowe.
• Systemy wymagające jednoznacznej identyfikacji i szybkiej obsługi przez personel techniczny bez specjalistycznych narzędzi.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Podstawę standardowo montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Przekrój przewodów należy dobrać do prądu znamionowego 100 A zgodnie z normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy podstawę bezpiecznikową 5SG1812 można montować w rozdzielnicy domowej? Tak, system NEOZED jest dopuszczony do instalacji domowych. Kompaktowa budowa podstawy oszczędza miejsce w rozdzielnicy, a widoczne przyłączenie ułatwia prace montażowe.
• Jakie wkładki bezpiecznikowe pasują do tej podstawy? Podstawa przeznaczona jest dla wkładek bezpiecznikowych NEOZED typu D03 o prądzie znamionowym do 100 A i napięciu AC 400 V / DC 250 V. Należy stosować wkładki zgodne z dokumentacją systemu.
• Czy podstawa posiada ochronę przed dotykiem? Tak, zaciski wejściowe i wyjściowe wyposażone są w ochronę przed przypadkowym dotknięciem, co znacząco podnosi bezpieczeństwo personelu podczas eksploatacji i przeglądów.
