Podstawa bezpiecznikowa, D02, 1-bieg., 63 A, Un AC: 400 V, Un DC: 250 V, NEOZED | 5SG1653 Siemens

Alternatywny kod produktu: 5SG1653

Opis i Kluczowe Cechy

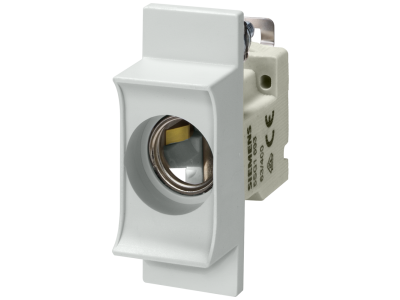

Podstawa bezpiecznikowa NEOZED D02 1-biegunowa, symbol 5SG1653, producent Siemens. Prąd znamionowy 63 A, napięcie AC 400 V / DC 250 V. Wykonana z tworzywa formowanego Duroplast w ramach systemu SENTRON. Kompaktowa budowa i zaciski z ochroną przed dotykiem zapewniają bezpieczną i oszczędną instalację w rozdzielnicach.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, gwarantując pewność wyłączenia przy przeciążeniu i zwarciu.
• Napięcie znamionowe AC 400 V / DC 250 V: Przystosowana do sieci trójfazowych oraz obwodów prądu stałego, zapewniając uniwersalność zastosowania.
• Zaciski z ochroną przed dotykiem: Minimalizują ryzyko porażenia podczas obsługi i konserwacji, zwiększając bezpieczeństwo personelu.
• Podwójne komory zaciskowe: Pozwalają na przyłączenie dwóch przewodów o różnych przekrojach, ułatwiając rozgałęzianie obwodów i oszczędzając czas montażu.
• Kompaktowa budowa z tworzywa Duroplast: Zapewnia oszczędność miejsca w rozdzielnicy oraz odporność mechaniczną i termiczną, co wydłuża żywotność produktu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. System NEOZED jest dopuszczony do stosowania w instalacjach domowych przez osoby nieprzeszkolone, zgodnie z odpowiednimi przepisami bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa NEOZED D02 przeznaczona jest do ochrony instalacji elektrycznych przed przeciążeniem i zwarciem. Znajduje zastosowanie w technice rozdzielnicowej, rozdzielniach przemysłowych oraz w instalacjach domowych.

• Ochrona obwodów odbiorników w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych.
• Element systemu SENTRON – komponent kompleksowej ochrony instalacji niskiego napięcia.
• Stosowanie w technice rozdzielnicowej jako bezpiecznik główny lub odgałęźny.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Podstawę bezpiecznikową należy umieścić na szynie DIN TH35 zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z danymi katalogowymi, aby zapewnić prawidłowe połączenie i uniknąć przegrzania.

FAQ

• Czy podstawa bezpiecznikowa posiada podświetlenie? Nie, podstawa NEOZED D02 nie ma funkcji podświetlenia. Służy wyłącznie do montażu wkładek bezpiecznikowych D02.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego stopnia ochrony w karcie katalogowej. Standardowo dla aparatury montowanej w suchych rozdzielnicach wewnętrznych przyjmuje się IP20. W razie instalacji w trudnych warunkach należy zastosować dodatkowe osłony.
• Czy można podłączyć dwa przewody o różnych przekrojach? Tak, podwójne komory zaciskowe umożliwiają przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia rozgałęzianie obwodów i redukuje ilość listew zaciskowych.
