Podstawa bezpiecznikowa, D01, 1-bieg., 16 A, Un AC: 400 V, Un DC: 250 V,NEOZED | 5SG1553 Siemens

Alternatywny kod produktu: 5SG1553

Opis i Kluczowe Cechy

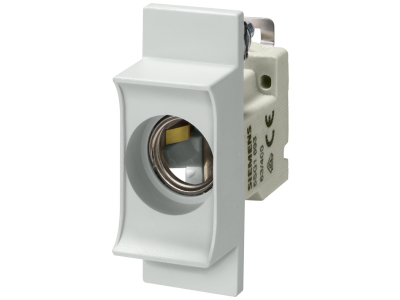

Podstawa bezpiecznikowa NEOZED D01 firmy Siemens (symbol 5SG1553) to jednobiegunowe gniazdo do wkładek topikowych o prądzie znamionowym 16 A i napięciu 400 V AC / 250 V DC. Wykonana z trwałego tworzywa formowanego Duroplast, zapewnia bezpieczne i pewne przyłączenie przewodów, a kompaktowa budowa oszczędza miejsce w rozdzielnicy. Przeznaczona do ochrony przed przeciążeniem i zwarciem w systemie SENTRON.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC / 250 V DC: Uniwersalne zastosowanie zarówno w instalacjach prądu przemiennego, jak i stałego.
• Zaciski z osłoną IP2X (ochrona przed dotykiem): Wysoki poziom bezpieczeństwa personelu podczas montażu i eksploatacji.
• Podwójne komory zaciskowe: Umożliwiają przyłączenie dwóch przewodów o różnych przekrojach, co ułatwia rozgałęzienia i oszczędza czas pracy.
• Kompaktowa budowa (mniejsza niż DIAZED): Oszczędność miejsca w rozdzielnicy i możliwość gęstszego montażu aparatury.

Zgodność z Normami

Podstawa bezpiecznikowa NEOZED 5SG1553 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. System NEOZED jest dopuszczony do użytku przez osoby nieprzeszkolone i może być stosowany w instalacjach domowych oraz przemysłowych (zgodnie z odpowiednimi przepisami instalacyjnymi).

Zastosowanie

Podstawa NEOZED D01 jest kluczowym elementem ochrony przeciwprzeciążeniowej i zwarciowej w rozdzielnicach. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach przemysłowych.

• Ochrona obwodów odbiorczych (gniazda, oświetlenie, maszyny) w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w rozdzielnicach przemysłowych oraz w technice sterowania jako zabezpieczenie obwodów sterowniczych.
• Instalacje domowe zgodne z wymogami bezpieczeństwa dla nieprzeszkolonych użytkowników – obsługa bezpieczna nawet dla laików.
• W systemach zasilania prądu stałego (DC) do 250 V, np. w automatyce czy instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż i wymiana podstawy bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Podstawę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Po montażu sprawdzić poprawność połączeń i dokręcenie wszystkich zacisków.

FAQ

• Czy podstawę można stosować do obwodów prądu stałego? Tak, dopuszczalne napięcie DC wynosi 250 V, co pozwala na użycie w instalacjach fotowoltaicznych, akumulatorowych i automatyce.
• Ile przewodów można podłączyć do jednego zacisku? Dzięki podwójnej komorze zaciskowej można przyłączyć dwa przewody o różnych przekrojach, co ułatwia wykonywanie rozgałęzień.
• Czy podstawa jest odporna na dotyk przypadkowy? Tak, zaciski wejściowe i wyjściowe są zabezpieczone przed bezpośrednim dotykiem (ochrona IP2X), co zwiększa bezpieczeństwo personelu.
