Fundament termoutwar.do zest.wykonawcz.UWS ZW160 lub ZW250 ZW160/250-FTN53 z certyf.CNBOP | ZW160/250-FTN53 Spamel

Opis i Kluczowe Cechy

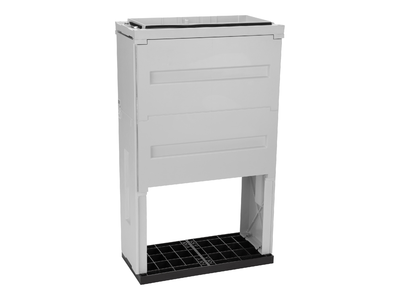

Fundament termoutwardzalny ZW160/250-FTN53 to profesjonalne rozwiązanie konstrukcyjne zaprojektowane przez renomowanego producenta aparatury łączeniowej, firmę SPAMEL. Produkt został stworzony z myślą o stabilnym i bezpiecznym posadowieniu zestawów wykonawczych PWP1-UWS160 oraz PWP1-UWS250, które pełnią kluczową rolę w systemach przeciwpożarowych wyłączników prądu. Wykorzystanie wysokiej jakości tworzywa termoutwardzalnego gwarantuje wyjątkową odporność na czynniki atmosferyczne, promieniowanie UV oraz korozję chemiczną, co jest niezbędne w przypadku instalacji zewnętrznych.

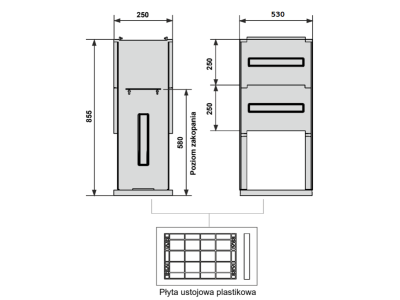

• Wymiary konstrukcyjne: Wysokość 0,86 m, szerokość 0,53 m oraz głębokość 0,25 m zapewniają optymalną przestrzeń do wprowadzenia kabli i stabilność w gruncie.
• Materiał: Tworzywo termoutwardzalne charakteryzuje się wysoką sztywnością dielektryczną oraz mechaniczną wytrzymałością, nie ulegając deformacjom pod wpływem zmian temperatury.
• Masa: Waga wynosząca 8,7 kg ułatwia transport i logistykę na placu budowy, jednocześnie zapewniając odpowiednią masę własną po zasypaniu.
• Kompatybilność: Dedykowany do zestawów UWS160 i UWS250, co gwarantuje idealne dopasowanie otworów montażowych i przepustów.

Zgodność z Normami

Bezpieczeństwo i niezawodność fundamentu ZW160/250-FTN53 potwierdza certyfikat CNBOP (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej). Jest to kluczowy dokument dla inspektorów i projektantów systemów przeciwpożarowych, potwierdzający, że element ten może być częścią certyfikowanego systemu PWP (Przeciwpożarowy Wyłącznik Prądu). Produkt spełnia rygorystyczne wymagania dotyczące odporności na rozprzestrzenianie ognia oraz zachowania integralności strukturalnej w trudnych warunkach eksploatacyjnych.

Zastosowanie

Fundament znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyniesienie aparatury sterowniczej i wykonawczej ponad poziom gruntu w sposób trwały i estetyczny. Jest nieodzownym elementem przy budowie:

• Zewnętrznych punktów przeciwpożarowego wyłącznika prądu w obiektach przemysłowych i użyteczności publicznej.
• Instalacji zasilających zestawy wykonawcze PWP1-UWS160/250.
• Infrastruktury elektroenergetycznej wymagającej stabilnego podłoża z tworzywa o wysokiej odporności na przebicia elektryczne.

Wskazówki Montażowe

Podczas montażu fundamentu ZW160/250-FTN53 należy zwrócić uwagę na odpowiednie przygotowanie wykopu, którego głębokość powinna uwzględniać strefę przemarzania gruntu oraz wymagany poziom wyniesienia szafy nad teren. Zaleca się:

• Wypoziomowanie dna wykopu i wykonanie podsypki piaskowej dla stabilizacji.
• Wprowadzenie rur osłonowych (np. typu DVR lub AROT) przed zasypaniem fundamentu, aby umożliwić swobodne prowadzenie kabli zasilających i sterowniczych.
• Staranne zagęszczenie gruntu wokół fundamentu warstwami, co zapobiegnie jego osiadaniu w przyszłości.
• Montaż zestawu wykonawczego UWS bezpośrednio na górnej krawędzi fundamentu przy użyciu dedykowanych śrub montażowych, zapewniając szczelność połączenia.

FAQ

• Czy fundament wymaga dodatkowego malowania lub konserwacji? Nie, tworzywo termoutwardzalne jest barwione w masie i odporne na korozję, dzięki czemu nie wymaga żadnych zabiegów konserwacyjnych przez cały okres eksploatacji.
• Czy produkt posiada certyfikat CNBOP? Tak, fundament ZW160/250-FTN53 posiada certyfikat CNBOP, co pozwala na jego stosowanie w systemach bezpieczeństwa pożarowego.
• Do jakich szaf pasuje ten fundament? Jest on dedykowany do zestawów wykonawczych SPAMEL typu PWP1-UWS160 oraz PWP1-UWS250.
