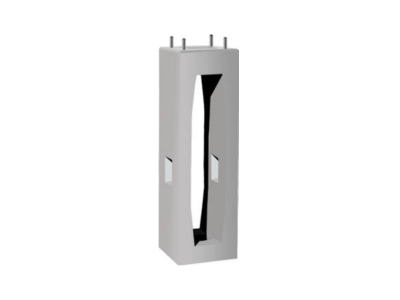

Fundament F 150V/43 (1500/430) 4xM24/300 | WF01500AK15043302440 Styrobud

Opis i Kluczowe Cechy

Fundament F 150V/43 (1500/430) marki Styrobud to wysokiej klasy prefabrykat betonowy zaprojektowany z myślą o zapewnieniu maksymalnej stabilności konstrukcjom wsporczym. Produkt charakteryzuje się wysokością całkowitą wynoszącą 1500 mm oraz średnicą podstawy 430 mm, co pozwala na optymalne rozłożenie sił nacisku na grunt. Kluczowym elementem konstrukcyjnym jest system kotwiący składający się z czterech śrub o średnicy M24 i długości 300 mm, które gwarantują pewne i trwałe połączenie z nadziemną częścią instalacji.

• Wysoka klasa betonu: Zastosowanie mieszanki o podwyższonej odporności na ściskanie zapewnia długowieczność elementu w trudnych warunkach gruntowych.
• Precyzyjne kotwienie: Rozstaw śrub 4xM24/300 został zaprojektowany pod standardowe stopy słupów oświetleniowych i masztów.
• Zintegrowane przepusty: Fundament posiada otwory technologiczne umożliwiające bezproblemowe wprowadzenie kabli zasilających do wnętrza słupa.
• Odporność na czynniki zewnętrzne: Beton jest odporny na działanie wilgoci oraz zmienne cykle zamrażania i rozmrażania.

Zgodność z Normami

Prefabrykaty marki Styrobud są produkowane zgodnie z rygorystycznymi normami budowlanymi, co jest kluczowe dla bezpieczeństwa inwestycji infrastrukturalnych. Fundament spełnia wymagania normy PN-EN 206, co potwierdza deklarowaną klasę wytrzymałości betonu. Proces produkcji odbywa się pod nadzorem Zakładowej Kontroli Produkcji, co gwarantuje powtarzalność wymiarową oraz stałą jakość każdego egzemplarza trafiającego na plac budowy.

Zastosowanie

Fundament F 150V/43 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych i drogowych. Jest dedykowany przede wszystkim do:

• Montażu słupów oświetlenia ulicznego, parkowego oraz autostradowego.
• Osadzania masztów flagowych oraz lekkich konstrukcji reklamowych.
• Budowy infrastruktury energetycznej wymagającej stabilnego posadowienia pionowych elementów nośnych.
• Instalacji systemów monitoringu wizyjnego w przestrzeni publicznej.

Wskazówki Montażowe

Prawidłowy montaż fundamentu jest warunkiem koniecznym dla zachowania statyki całej konstrukcji. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie wykopu: Dno wykopu powinno być wyrównane i zagęszczone, najlepiej z zastosowaniem podsypki piaskowo-cementowej.
• Poziomowanie: Po umieszczeniu fundamentu w wykopie należy precyzyjnie wypoziomować górną płaszczyznę z kotwami, aby uniknąć odchyleń słupa od pionu.
• Zabezpieczenie gwintów: Podczas zasypywania fundamentu zaleca się zabezpieczenie gwintów śrub M24 przed zabrudzeniem betonem lub ziemią.
• Zagęszczanie gruntu: Zasypkę wokół fundamentu należy wykonywać warstwami, każdą z nich starannie zagęszczając mechanicznie.

FAQ

1. Czy fundament posiada otwory na kable?
Tak, konstrukcja przewiduje otwory przelotowe, które pozwalają na bezpieczne wprowadzenie przewodów elektrycznych do wnętrza montowanego słupa.

2. Jaki jest rozstaw śrub kotwiących?
Fundament wyposażony jest w cztery kotwy M24 o długości 300 mm. Dokładny rozstaw osiowy jest dostosowany do standardowych kołnierzy słupów oświetleniowych o średnicy podstawy kompatybilnej z wymiarem 430 mm.

3. Czy produkt wymaga dodatkowej hydroizolacji?
Beton użyty do produkcji fundamentu charakteryzuje się niską nasiąkliwością, jednak w przypadku agresywnych warunków gruntowych można zastosować dodatkową powłokę bitumiczną w górnej części prefabrykatu.
