Front plinth ventilated 800x100 | NSYSPFV8100 Schneider Electric

Opis i Kluczowe Cechy

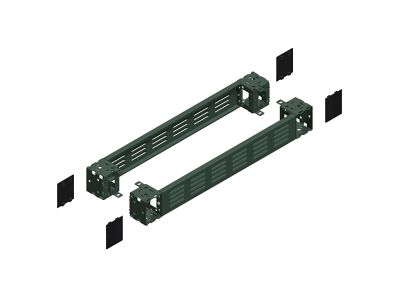

Przednia podstawa wentylowana Schneider Electric o symbolu NSYSPFV8100 przeznaczona jest do obudów z serii Spacial SF i SM. Wymiary 800 x 100 mm (szer. x wys.) zapewniają dopasowanie do standardowych cokołów. Wykonana ze składanej blachy stalowej z wykończeniem strukturalnym i powłoką epoksydowo-poliestrową w kolorze szarym RAL7022, zapewnia trwałość i estetyczny wygląd w środowisku przemysłowym. Otwory wentylacyjne umożliwiają skuteczny przepływ powietrza, wspomagając chłodzenie wnętrza szafy.

• Stopień ochrony IP30 zgodnie z IEC 60529: ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – zapewnia bezpieczną eksploatację w typowych warunkach rozdzielnicowych.
• Odporność mechaniczna IK10 zgodnie z IEC 62262: wytrzymałość na uderzenia energią 20 J – gwarantuje odporność na uszkodzenia w trakcie montażu i eksploatacji.
• Kompatybilność z obudowami Spacial SF i SM: łatwa integracja z istniejącymi szafami bez konieczności dodatkowych modyfikacji, oszczędność czasu montażu.
• Konstrukcja wentylowana: otwory wentylacyjne umożliwiają swobodny obieg powietrza, co zwiększa niezawodność zabudowanej aparatury poprzez redukcję temperatury wewnątrz szafy.
• Materiał: blacha stalowa z powłoką epoksydowo-poliestrową, kolor RAL7022: odporność na korozję i uszkodzenia mechaniczne, długi okres eksploatacji w środowisku przemysłowym.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60529 w zakresie stopnia ochrony IP30 oraz IEC 62262 w zakresie odporności mechanicznej IK10. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent stosuje etykietę Green Premium jako zobowiązanie do zgodności z przepisami, przejrzystości środowiskowej oraz niskiej emisji CO2.

Zastosowanie

Przednia podstawa wentylowana dedykowana jest do obudów rozdzielnic i szaf sterowniczych w instalacjach przemysłowych oraz budynkowych. Stosowana w miejscach wymagających efektywnego odprowadzania ciepła przy zachowaniu odpowiedniego stopnia ochrony.

• Montaż w dolnej części obudów Spacial SF/SM jako element cokołu wentylowanego.
• Tworzenie kanałów wentylacyjnych w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie w instalacjach automatyki przemysłowej i energetycznej, gdzie wymagana jest cyrkulacja powietrza bez zwiększania ryzyka przedostania się większych zanieczyszczeń.
• Kompletacja zestawów cokołów wentylowanych do obudów o wymiarach 800 mm szerokości i 100 mm wysokości.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Element mocowany jest do obudowy za pomocą dostarczonych narożników i paneli – ich poprawne spasowanie gwarantuje uzyskanie deklarowanego stopnia ochrony IP30. Nie przekraczać momentu dokręcania śrub podanego w instrukcji montażu. Przekroje przewodów (jeśli występują) należy dobrać do prądu obciążenia zgodnie z normą IEC 60364.

FAQ

• Czy podstawa jest wyposażona w filtry przeciwkurzowe? Otwarte otwory wentylacyjne zapewniają przepływ powietrza bez filtrów. Stopień ochrony IP30 oznacza ochronę przed ciałami stałymi > 2,5 mm, ale nie przed pyłem. W przypadku konieczności filtracji zaleca się stosowanie dedykowanych wkładów lub filtrów powietrza.
• Jaki jest stopień ochrony mechanicznej (IK)? Podstawa posiada odporność mechaniczną IK10 zgodnie z IEC 62262, co oznacza zdolność wytrzymania uderzenia energią 20 J (np. upadek narzędzia z wysokości 40 cm). Zapewnia to wysoką odporność na przypadkowe uderzenia podczas montażu.
• Czy podstawa nadaje się do montażu na zewnątrz? Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią i pyłem. Produkt przeznaczony jest do stosowania wewnątrz pomieszczeń suchych, w rozdzielnicach o stopniu ochrony co najmniej takim, jaki wynika z normy dla całej obudowy. Do zastosowań zewnętrznych należy stosować odpowiednie osłony lub obudowy o wyższym IP.
