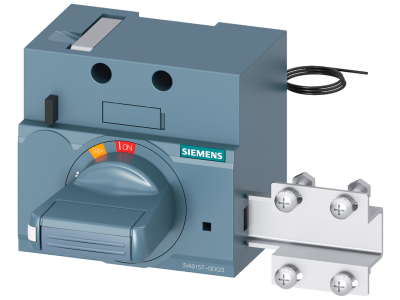

Przedni napęd obrotowy, standardowy z blokadą drzwi, IEC IP30/40, zestaw oświetleniowy 24V | 3VA9157-0EK23 Siemens

Alternatywny kod produktu: 3VA91570EK23

Opis i Kluczowe Cechy

Napęd obrotowy przedni standardowy z blokadą drzwi (symbol 3VA9157-0EK23) to akcesorium do wyłączników kompaktowych serii 3VA10/11. Wyposażony w zestaw oświetleniowy 24 V DC, zapewnia wygodną i bezpieczną obsługę wyłącznika z zewnątrz rozdzielnicy, bez konieczności otwierania drzwi. Stopień ochrony IP30/40 gwarantuje odporność na wnikanie ciał stałych i bryzgi wody w typowych warunkach eksploatacji.

• Stopień ochrony IP30/40: Skuteczna ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm oraz bryzgami wody – bezpieczna praca w rozdzielnicach o standardowej szczelności.
• Zestaw oświetleniowy 24 V DC: Podświetlenie położenia wyłącznika ułatwia szybką identyfikację stanu załączenia/wyłączenia, nawet w słabo oświetlonych pomieszczeniach lub przy zabrudzonej obudowie.
• Blokada drzwi: Umożliwia zamknięcie drzwi rozdzielnicy przy zachowaniu funkcji napędu – zwiększa bezpieczeństwo przed przypadkowym dostępem do wnętrza szafy.
• Wersja standardowa (bez funkcji zatrzymania awaryjnego): Przeznaczona do rutynowej obsługi wyłącznika kompaktowego – sprawdzona i niezawodna konstrukcja mechaniczna.
• Dedykowane akcesorium do wyłączników 3VA10/11: Gwarantowana kompatybilność montażowa i elektryczna, łatwa instalacja bez modyfikacji.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP30/40 potwierdza odporność na warunki środowiskowe zgodnie z klasyfikacją międzynarodową. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Napęd obrotowy przeznaczony jest do montażu w drzwiach rozdzielnic lub ścianach bocznych, umożliwiając ręczne sterowanie wyłącznikiem kompaktowym bez otwierania obudowy. Stosowany w:

• rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych,
• systemach dystrybucji energii wymagających częstego lub awaryjnego wyłączania zasilania,
• instalacjach, gdzie konieczna jest wizualna kontrola stanu wyłącznika przy użyciu zestawu oświetleniowego,
• obiektach, w których wymagane jest blokowanie drzwi rozdzielnicy przed nieautoryzowanym dostępem.

Wskazówki Montażowe

Montaż i demontaż napędu obrotowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obsługiwanego wyłącznika. Urządzenie montuje się w drzwiach rozdzielnicy zgodnie z instrukcją producenta – dla zapewnienia poprawnej blokady i działania mechanizmu. Moment dokręcania śrub mocujących oraz przekrój przewodów (w przypadku instalacji zestawu oświetleniowego) należy dobrać według danych zawartych w dokumentacji technicznej. Przed uruchomieniem sprawdzić działanie blokady i oświetlenia.

FAQ

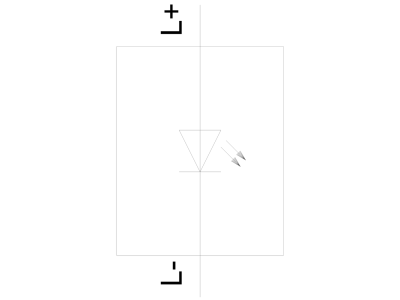

• Jakie napięcie zasila zestaw oświetleniowy? Zestaw oświetleniowy wymaga zasilania napięciem stałym 24 V DC. Należy je doprowadzić z odpowiedniego źródła zgodnie ze schematem podłączenia – bezpieczeństwo zapewnia odseparowane napięcie SELV.
• Jaki stopień ochrony ma napęd obrotowy? Deklarowany stopień ochrony to IP30/40 – oznacza to odporność na dostęp ciał stałych o średnicy powyżej 2,5 mm (IP3X) oraz ochronę przed bryzgami wody (IPX4) w pozycji zamontowanej w drzwiach rozdzielnicy.
• Czy napęd można używać w funkcji zatrzymania awaryjnego? Nie – jest to wersja standardowa (bez oznaczenia „zatrzymanie awaryjne”). Do zastosowań awaryjnych przeznaczona jest osobna wersja z zestawem oświetleniowym z funkcją wyzwalania awaryjnego.
