Przycisk nożny przepust przewodu M20x1,5 IP65, 2NO+2NC, bez osłony ochronnej | 3SE2903-1AB20 Siemens

Alternatywny kod produktu: 3SE29031AB20

Opis i Kluczowe Cechy

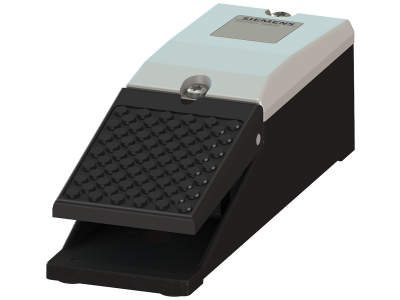

Siemens SIRIUS 3SE2903-1AB20 to przycisk nożny 1-pedałowy przeznaczony do pracy w trudnych warunkach przemysłowych. Urządzenie wyposażono w zestaw styków 2NO+2NC, obudowę metalową o stopniu ochrony IP65 oraz przepust kablowy M20x1,5. Brak osłony ochronnej i blokady pedału umożliwia szybkie i bezpośrednie uruchamianie w aplikacjach wymagających natychmiastowej reakcji.

• Styki 2NO+2NC: zapewniają elastyczność podłączenia – jedna para styków zwierna inicjuje sygnał, a para rozwierna umożliwia realizację funkcji bezpieczeństwa przy jednoczesnym rozwarciu obwodu.
• Stopień ochrony IP65: obudowa odporna na pył i strugi wody, gwarantuje niezawodną pracę w zapylonych i wilgotnych środowiskach, np. w halach produkcyjnych.
• Obudowa metalowa: wysoka wytrzymałość mechaniczna na uderzenia i wibracje, przedłuża żywotność urządzenia w ciężkich warunkach eksploatacji.
• Przepust kablowy M20x1,5: ułatwia szybkie i szczelne wprowadzenie przewodu, skraca czas montażu i minimalizuje ryzyko uszkodzenia izolacji.
• Brak osłony ochronnej i blokady pedału: konstrukcja przystosowana do sytuacji, gdzie niezbędny jest błyskawiczny dostęp i swoboda obsługi bez zbędnych przeszkód mechanicznych.

Zgodność z Normami

Produkt zgodny z wymaganiami dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla urządzeń sterowniczych w przemyśle.

Zastosowanie

Przycisk nożny 3SE2903-1AB20 znajduje zastosowanie wszędzie tam, gdzie operator musi mieć wolne ręce, a niezawodne wyzwolenie sygnału ma kluczowe znaczenie dla bezpieczeństwa procesu.

• Sterowanie awaryjnym wyłączaniem pras, przebijaków i innych niebezpiecznych maszyn – pedał pozwala na natychmiastowe przerwanie pracy.
• Wyzwalanie impulsów do styczników lub przekaźników bezpieczeństwa w liniach montażowych i zautomatyzowanych stanowiskach.
• Obsługa urządzeń w obszarach, gdzie operator ma zajęte ręce (np. pakowanie, sortowanie, kontrola wizualna).
• Sygnalizacja i sterowanie w aplikacjach wymagających pracy w trudnych warunkach – odporność IP65 umożliwia montaż w strefach mycia lub na zewnątrz hal.

Wskazówki Montażowe

Montaż i podłączenie przycisku nożnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie nie jest przeznaczone do montażu na szynie DIN – należy je umieścić na stabilnym podłożu w miejscu dostępnym dla operatora. Przekrój przewodów dobierz zgodnie z obciążalnością styków (wartość z dokumentacji technicznej). Moment dokręcania zacisków oraz średnicę żyły określ na podstawie instrukcji producenta. Po zakończeniu prac sprawdź szczelność dławicy M20.

FAQ

• Czy przycisk nożny ma podświetlenie? Nie – model 3SE2903-1AB20 nie jest wyposażony w elementy podświetlające. Sygnalizacja stanu wymaga zastosowania dodatkowych urządzeń.
• Jaki stopień ochrony ma obudowa? Obudowa metalowa spełnia wymogi IP65 – jest pyłoszczelna i chroniona przed strugami wody, co potwierdzono testami producenta.

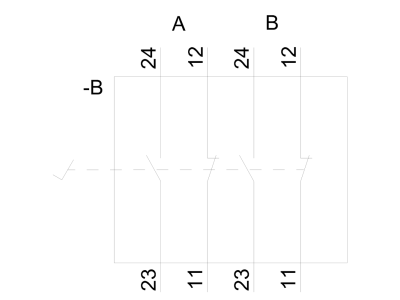

• W jakim trybie pracy działają styki? Styki 2NO+2NC pracują w trybie zwierno-rozwiernym. Para NO zamyka obwód po naciśnięciu pedału, para NC otwiera go. Taka konfiguracja umożliwia realizację funkcji bezpieczeństwa (sygnał zwrotny do układu sterowania).
