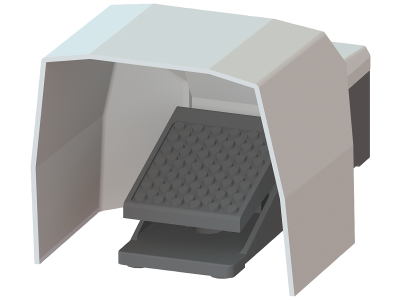

Przycisk nożny przepust przewodu M20x1,5 IP65, 2NO+2NC, Osłona ochronna | 3SE2903-1AA20 Siemens

Alternatywny kod produktu: 3SE29031AA20

Opis i Kluczowe Cechy

Przycisk nożny Siemens SIRIUS 3SE2903-1AA20 to jednopedałowe urządzenie sterujące w metalowej obudowie o stopniu ochrony IP65, przeznaczone do pracy w trudnych warunkach przemysłowych. Wyposażony w zestaw styków 2NO+2NC oraz przepust kablowy M20×1,5, zapewnia niezawodne wyzwalanie obwodów bezpieczeństwa. Brak blokady pedału gwarantuje samoczynny powrót do stanu spoczynkowego po zwolnieniu nacisku.

• Obudowa metalowa IP65: Odporna na pył i strugi wody, gwarantuje długotrwałą pracę w zapylonym lub wilgotnym otoczeniu.
• Styki 2NO+2NC: Umożliwiają redundantne połączenie w obwodach bezpieczeństwa oraz podwójne sterowanie niezależnymi odbiornikami.
• Przepust kablowy M20×1,5: Ułatwia szybkie i szczelne wprowadzenie przewodu o średnicy do 13 mm bez użycia specjalistycznych narzędzi.
• Osłona ochronna pedału: Zapobiega przypadkowej aktywacji, wymaga celowego i świadomego naciśnięcia.
• Brak blokady (przycisk chwilowy): Styki wracają do stanu spoczynkowego natychmiast po zwolnieniu pedału – kluczowe dla funkcji wyzwalania bezpieczeństwa.

Zgodność z Normami

Produkt przeznaczony do stosowania w obwodach bezpieczeństwa maszyn. Zgodny z europejskimi wymaganiami dotyczącymi urządzeń sterujących i certyfikowany znakiem CE. Brak szczegółowych numerów norm w dostarczonej dokumentacji – zalecamy montaż zgodnie z obowiązującymi przepisami BHP i instrukcją producenta.

Zastosowanie

Przycisk nożny 3SE2903-1AA20 znajduje zastosowanie wszędzie tam, gdzie operator musi mieć wolne ręce, a jednocześnie wymagane jest niezawodne wyzwalanie lub zatrzymanie maszyny. Sprawdza się zwłaszcza w strefach niebezpiecznych pras, wykrojników, gilgotyn i innych urządzeń o dużym ryzyku.

• Wyzwalanie awaryjne (ESTOP) w prasach mechanicznych i hydraulicznych.
• Sterowanie cyklem roboczym w maszynach wymagających oburęcznego uruchomienia (pedał jako element redundantny).
• Sygnalizacja obecności operatora w strefie niebezpiecznej.
• Zdalne załączanie/wyłączanie odbiorników w środowiskach o podwyższonej wilgotności lub zapyleniu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się do podłoża za pomocą otworów montażowych w podstawie. Przewód wprowadza się przez dławicę M20×1,5, stosując odpowiedni przekrój żyły (dobrany do obciążenia prądowego obwodu). Momenty dokręcania zacisków oraz schemat podłączenia – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przycisk nożny posiada podświetlenie? Nie. Model 3SE2903-1AA20 jest mechanicznym przyciskiem chwilowym bez elementów świecących. W razie potrzeby sygnalizacji wizualnej należy zastosować oddzielny wskaźnik.
• Jaki jest stopień ochrony obudowy? IP65 – pyłoszczelna oraz chroniona przed strugami wody, co pozwala na pracę na zewnątrz i w warunkach przemysłowych.

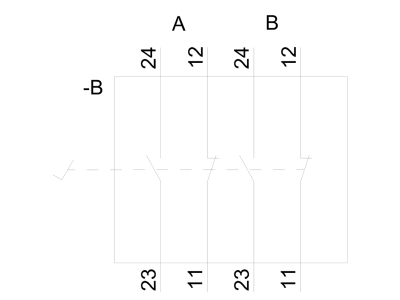

• Jakie styków są dostępne i jaką pełnią funkcję? Układ 2NO+2NC oznacza dwa niezależne styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). W stanie spoczynku NC przewodzą, NO nie przewodzą. Po naciśnięciu NO zwierają się, NC rozwierają. Taka konfiguracja umożliwia realizację redundantnych obwodów bezpieczeństwa.
