FO Standard Cable 62.5/125 120 m, 4xBFOC | 6XV1820-5BT12 Siemens

Alternatywny kod produktu: 6XV18205BT12

Opis i Kluczowe Cechy

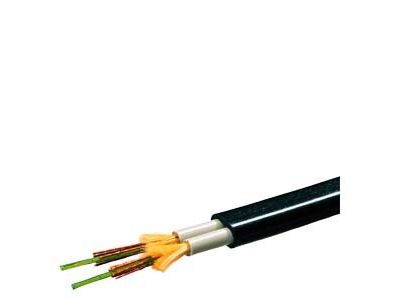

Kabel światłowodowy standardowy FO 62.5/125 µm z serii Siemens SIMATIC NET, oznaczony symbolem 6XV1820-5BT12, to fabrycznie przygotowane rozwiązanie do budowy niezawodnych połączeń w przemysłowych sieciach transmisji danych. Kabel o długości 120 m został wyposażony w 4 złącza BFOC (Bayonet Fiber Optic Connector) i charakteryzuje się konstrukcją dzieloną (splittable), co umożliwia elastyczne prowadzenie poszczególnych włókien w różnych kierunkach bez potrzeby stosowania dodatkowych rozgałęźników. Dzięki zastosowaniu włókna wielomodowego 62.5/125 µm kabel zapewnia stabilną transmisję optyczną w aplikacjach krótkiego i średniego zasięgu, typowych dla automatyki przemysłowej i sieci zakładowych.

• Długość 120 m z pre-montażem 4 x BFOC: Gotowe do podłączenia odcinki eliminują konieczność polerowania i zaciskania złączy na miejscu instalacji – oszczędność czasu pracy i gwarancja powtarzalnej jakości połączenia.
• Konstrukcja dzielona (splittable): Możliwość separacji poszczególnych włókien bez użycia narzędzi – ułatwia prowadzenie kabla w wiązkach, korytkach i puszkach rozgałęźnych.
• Włókno wielomodowe 62.5/125 µm: Sprawdzony i szeroko stosowany standard w przemysłowych sieciach Ethernet oraz systemach PROFIBUS i PROFINET – kompatybilność z istniejącą infrastrukturą.
• Złącza BFOC (ST): Mechanizm bagnetowy zapewnia szybkie i pewne łączenie oraz odłączanie – odporny na wibracje i przypadkowe rozłączenie w warunkach przemysłowych.
• Przeznaczenie do sieci SIMATIC NET: Pełna kompatybilność z komponentami Siemens do automatyki fabrycznej – niezawodność w systemach sterowania i wizualizacji.

Zgodność z Normami

Kabel światłowodowy został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikację CE. Jako element systemu SIMATIC NET spełnia standardy jakościowe obowiązujące w automatyce przemysłowej. Włókno 62.5/125 µm odpowiada specyfikacji ISO/IEC 11801 dla okablowania strukturalnego, co gwarantuje parametry transmisyjne wymagane w sieciach przemysłowych.

Zastosowanie

Dzięki pre-montażowi 4 złącz BFOC oraz dzielonej konstrukcji kabel znajduje zastosowanie tam, gdzie liczy się szybki i powtarzalny montaż oraz elastyczność prowadzenia tras światłowodowych. Sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.

• Przemysłowe sieci Ethernet/PROFINET: Budowa i rozbudowa szkieletowych połączeń między przełącznikami, sterownikami PLC i panelami operatorskimi w halach produkcyjnych.
• Systemy PROFIBUS: Połączenia światłowodowe między segmentami magistrali w trudnym elektromagnetycznie środowisku (zakłócenia EMI/RFI).
• Łączenie szaf sterowniczych i rozdzielnic: Przesył sygnałów optycznych między rozdzielniami oddalonymi od siebie nawet do 120 m (długość fabryczna).
• Instalacje w korytkach i kanałach kablowych: Dzielona konstrukcja umożliwia wyprowadzenie poszczególnych włókien do różnych odbiorników bez stosowania dodatkowych rozgałęźników.

Wskazówki Montażowe

Instalację kabla światłowodowego powinien wykonywać przeszkolony personel z doświadczeniem w montażu okablowania strukturalnego i sieci przemysłowych. Przed rozpoczęciem prac należy upewnić się, że wszystkie urządzenia aktywne są wyłączone i odłączone od zasilania. Kabel należy prowadzić w sposób uniemożliwiający jego mechaniczne uszkodzenie – minimalny promień gięcia nie może być przekroczony (szczegółowe dane podaje producent w karcie katalogowej). Złącza BFOC chronić przed zabrudzeniem i uszkodzeniem mechanicznym – przed podłączeniem zaleca się oczyszczenie czoła włókna dedykowanym zestawem do czyszczenia złączy optycznych. Kabel mocować do podłoża za pomocą opasek kablowych lub uchwytów dedykowanych do okablowania światłowodowego, unikając naprężeń rozciągających.

FAQ

• Jakie są dopuszczalne parametry transmisyjne tego kabla? Kabel wykorzystuje włókno wielomodowe 62.5/125 µm (OM1) o typowych parametrach dla tego standardu: tłumienność ok. 3,5 dB/km przy 850 nm i ok. 1,0 dB/km przy 1300 nm. Dokładne wartości graniczne tłumienności dla konkretnej długości fali oraz szerokość pasma modalnego należy sprawdzić w dokumentacji technicznej producenta.
• Czy kabel można skracać i zakańczać na miejscu instalacji? Kabel jest dostarczany fabrycznie z 4 złączami BFOC i nie przewiduje się jego skracania przy użyciu standardowych narzędzi. W przypadku potrzeby indywidualnej długości lub innego typu złącza należy rozważyć zakup kabla w wersji bez pre-montażu i wykonanie zaciskania na miejscu przez wykwalifikowanego instalatora.
• Do jakich urządzeń Siemens SIMATIC NET można go podłączyć? Złącza BFOC są kompatybilne z modułami optycznymi Siemens serii IE FC RJ45 oraz konwerterami mediów i przełącznikami przemysłowymi wyposażonymi w porty BFOC (ST). Przed zakupem warto zweryfikować typ interfejsu optycznego w dokumentacji konkretnego urządzenia.
