Opis i Kluczowe Cechy

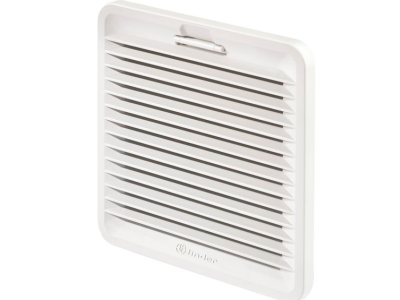

Filtr wylotowy FINDER o numerze katalogowym 7F.02.0.000.2000 to profesjonalne rozwiązanie dedykowane do systemów wentylacji szaf sterowniczych i rozdzielnic elektrycznych. Produkt został zaprojektowany przez renomowane studio projektowe MINELLI | FOSSATI, co gwarantuje nie tylko wysoką funkcjonalność, ale również nowoczesną estetykę wykonania w standardowym kolorze przemysłowym RAL 7035 (jasnoszary). Kratka wentylacyjna charakteryzuje się minimalną głębokością zabudowy wewnątrz szafy, co pozwala na optymalne wykorzystanie przestrzeni montażowej, szczególnie w gęsto upakowanych układach automatyki.

• Wysoki stopień ochrony: Zastosowanie maty filtrującej klasy G3 zapewnia szczelność na poziomie IP54, chroniąc wnętrze obudowy przed pyłem i rozbryzgami wody.
• Wymiar montażowy: Przeznaczony do otworu o wymiarach 125x125 mm, przy wymiarze zewnętrznym ramki wynoszącym 155x155 mm (Wymiar 2).
• Efektywność serwisowa: Konstrukcja umożliwia błyskawiczną wymianę maty filtrującej bez konieczności użycia specjalistycznych narzędzi, co znacząco skraca czas przestojów konserwacyjnych.
• Kompatybilność: Filtr jest w pełni zoptymalizowany do pracy z wentylatorami serii 7F.20.x.xxx.2055, tworząc spójny system wymiany ciepła.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości stawiane komponentom elektroinstalacyjnym. Zastosowana mata filtrująca klasy G3 jest zgodna z normami filtracji powietrza, zatrzymując cząsteczki zanieczyszczeń, które mogłyby wpłynąć na żywotność podzespołów elektronicznych. Obudowa wykonana z tworzywa o wysokiej odporności mechanicznej zapewnia trwałość w warunkach przemysłowych, a stopień ochrony IP54 potwierdza możliwość stosowania w środowiskach o podwyższonym zapyleniu.

Zastosowanie

Filtr wylotowy 7F.02.0.000.2000 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, prefabrykacji szaf sterowniczych oraz systemach zasilania gwarantowanego. Jest niezbędnym elementem pasywnego lub aktywnego systemu chłodzenia. Aby zapewnić właściwy obieg powietrza i uniknąć powstawania tzw. martwych stref termicznych, wymiar filtra wylotowego powinien być zawsze dopasowany do wymiaru zastosowanego wentylatora nawiewnego. Dzięki temu opory przepływu są minimalizowane, a wydajność chłodzenia maksymalizowana.

Wskazówki Montażowe

Instalacja filtra została zaprojektowana z myślą o maksymalnej oszczędności czasu instalatora. Montaż odbywa się poprzez zatrzaśnięcie w przygotowanym otworze montażowym o wymiarach 125x125 mm. Należy zwrócić uwagę na grubość blachy obudowy, aby zapewnić stabilne osadzenie klipsów montażowych. Podczas montażu zaleca się umieszczenie filtra w górnej części szafy (przy wentylatorze nawiewnym zamontowanym na dole), co wykorzystuje naturalną konwekcję ciepłego powietrza unoszącego się ku górze. Regularna kontrola stanu zabrudzenia maty filtrującej jest kluczowa dla utrzymania deklarowanego stopnia ochrony IP54.

FAQ

• Czy filtr można zamontować na zewnątrz budynków? Produkt jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego należy upewnić się, że lokalizacja nie naraża filtra na bezpośrednie działanie ekstremalnych warunków atmosferycznych bez dodatkowych osłon.
• Jak często należy wymieniać matę filtrującą? Częstotliwość wymiany zależy od stopnia zapylenia w środowisku pracy. Zaleca się inspekcję wizualną co 3-6 miesięcy.
• Czy filtr pasuje do wentylatorów innych marek? Choć dedykowany jest do serii FINDER 7F.20, może być stosowany z dowolnym urządzeniem wymagającym otworu montażowego 125x125 mm, o ile zachowane zostaną parametry przepływu powietrza.
