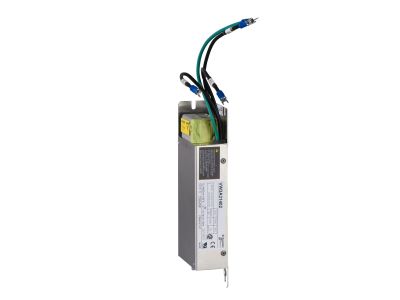

Filtr WEJCIOWY EMC | VW3A31402 Schneider Electric

Opis i Kluczowe Cechy

Filtr wejściowy EMC o symbolu VW3A31402 przeznaczony jest do tłumienia zakłóceń elektromagnetycznych przewodzonych w obwodach zasilania prądu przemiennego. Kompaktowa obudowa umożliwia montaż w rozdzielnicach i szafach sterowniczych, co ułatwia integrację z istniejącą instalacją. Urządzenie poprawia kompatybilność elektromagnetyczną (EMC) systemu, chroniąc odbiorniki przed zakłóceniami i ograniczając emisję zaburzeń do sieci.

• Skuteczne tłumienie zakłóceń: Redukcja szumów przewodzonych w zakresie częstotliwości typowych dla zasilaczy impulsowych i przekształtników, co zapewnia stabilną pracę wrażliwych urządzeń.
• Montaż na szynie DIN: Szybkie i pewne mocowanie na szynie TH35 (standardowa szerokość modułu) – oszczędność czasu instalacji i miejsca w rozdzielnicy.
• Kompaktowa konstrukcja: Niewielkie wymiary pozwalają na zabudowę w ciasnych szafach sterowniczych, bez konieczności rezygnacji z innych elementów.
• Wysoka niezawodność: Elementy pasywne najwyższej jakości gwarantują długą żywotność i stabilność parametrów w warunkach przemysłowych.
• Łatwa identyfikacja: Czytelne oznaczenie zacisków oraz schemat połączeń na obudowie ułatwiają poprawny montaż i serwis.

Zgodność z Normami

Filtr EMC VW3A31402 został zaprojektowany zgodnie z wymaganiami dyrektywy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikat CE. Spełnia ogólne standardy branżowe dla aparatury instalowanej w rozdzielnicach niskiego napięcia. Szczegółowe normy (np. EN 55011, EN 61000-6) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Filtr wejściowy EMC stosowany jest przede wszystkim w obwodach zasilania urządzeń generujących zakłócenia elektromagnetyczne. Znajduje zastosowanie zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• W obwodach zasilania przemienników częstotliwości (falowników) – redukcja zakłóceń przewodzonych i ochrona sieci zasilającej.
• W systemach automatyki przemysłowej z zasilaczami impulsowymi (PLC, sterowniki) – zapewnienie zgodności z wymogami EMC.
• W instalacjach z urządzeniami medycznymi lub laboratoryjnymi – minimalizacja zakłóceń wpływających na precyzyjną aparaturę.
• W rozdzielnicach i szafach sterowniczych jako element poprawiający ogólną kompatybilność elektromagnetyczną linii zasilającej.

Wskazówki Montażowe

Montaż filtra EMC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w pozycji pionowej. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową (wartość prądu znamionowego podana w dokumentacji produktu). Dokręć zaciski momentem zgodnym z instrukcją producenta. Instalację wykonuj zgodnie z obowiązującymi normami i przepisami.

FAQ

• Czy filtr EMC VW3A31402 ma wbudowane podświetlenie lub sygnalizację LED? Nie, filtr jest urządzeniem pasywnym i nie posiada elementów sygnalizacyjnych. Jego działanie polega wyłącznie na tłumieniu zakłóceń.
• Jaki stopień ochrony (IP) ma ten filtr? Filtr przeznaczony jest do montażu wewnątrz szaf sterowniczych lub rozdzielnic – typowy stopień ochrony dla takiej aparatury to IP20. Dokładną wartość IP podaje producent w karcie katalogowej.
• Czy filtr można montować w dowolnej orientacji? Zalecana jest instalacja w pozycji pionowej (zaciskami do dołu), aby zapewnić odpowiednią wentylację i uniknąć gromadzenia się ciepła. Montaż inny niż pionowy może wpłynąć na parametry tłumienia – należy postępować zgodnie z dokumentacją.
