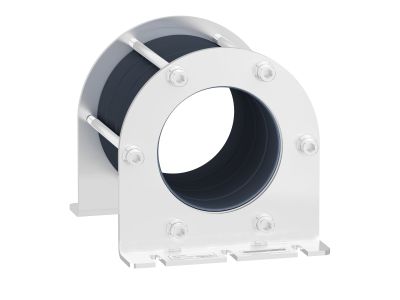

Filtr składowej stałej D2 4-żyłowy | VW3A5503 Schneider Electric

Opis i Kluczowe Cechy

Filtr składowej stałej D2 4-żyłowy (symbol VW3A5503) to urządzenie przeznaczone do eliminacji składowej stałej w obwodach prądu przemiennego. Dzięki czterożyłowej konstrukcji (L1, L2, L3, N) umożliwia pracę w sieciach trójfazowych z przewodem neutralnym, zapobiegając nasycaniu się rdzeni wyłączników różnicowoprądowych. Jest to kluczowy element zapewniający stabilność i bezpieczeństwo instalacji z przekształtnikami elektroniki mocy.

• Czterożyłowa konstrukcja: Umożliwia zastosowanie w sieciach trójfazowych z neutralnym (L1, L2, L3, N) – idealne rozwiązanie do nowoczesnych rozdzielnic przemysłowych i budynkowych.
• Eliminacja składowej stałej: Skutecznie tłumi prądy stałe pochodzące z przekształtników, zabezpieczając wyłączniki różnicowoprądowe przed przedwczesnym zadziałaniem lub uszkodzeniem.
• Kompatybilność z różnicówkami typu A i B: Dzięki redukcji składowej stałej filtr zwiększa niezawodność działania RCD w obwodach z odkształconym prądem.
• Oznaczenie D2: Wersja dostosowana do pracy w instalacjach, w których wymagane jest dodatkowe tłumienie harmonicznych – przeznaczona do współpracy z falownikami i ładowarkami EV.
• Łatwy montaż na szynie TH35: Standardowa obudowa modułowa, gotowa do instalacji w rozdzielnicy – oszczędność czasu i miejsca.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN) znajdują się w karcie katalogowej producenta.

Zastosowanie

Filtr składowej stałej D2 znajduje zastosowanie wszędzie tam, gdzie w obwodach prądu przemiennego występuje składowa stała – szczególnie w instalacjach z urządzeniami energoelektronicznymi. Stosowany jest w celu ochrony wyłączników różnicowoprądowych przed nasyceniem rdzenia i zapewnienia ciągłości zasilania.

• Ochrona różnicówek w obwodach z falownikami (napędy, pompy, wentylatory).
• Instalacje z ładowarkami samochodów elektrycznych (EV).
• Systemy UPS oraz zasilacze impulsowe generujące wyższe harmoniczne.
• Rozdzielnice przemysłowe i budynkowe z rozwiniętą automatyką.

Wskazówki Montażowe

Montaż i podłączenie filtra mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (zgodnie z dokumentacją). Momenty dokręcania zacisków muszą być zgodne z danymi producenta – nieprzestrzeganie grozi uszkodzeniem styków i pożarem. Przed włączeniem zasilania sprawdzić poprawność połączeń.

FAQ

• Do czego służy filtr składowej stałej D2? Służy do eliminacji prądu stałego w obwodach prądu przemiennego, co chroni wyłączniki różnicowoprądowe (RCD) przed nasyceniem rdzenia i niekontrolowanym wyłączeniem.
• Jaki jest stopień ochrony filtra? Producent nie podaje w nazwie stopnia IP. Standardowo urządzenia modułowe do montażu w rozdzielnicy mają ochronę IP20 – szczegóły należy sprawdzić w karcie katalogowej.
• Czy filtr można montować w instalacji jednofazowej? Filtr 4-żyłowy przeznaczony jest do sieci trójfazowych z neutralnym (L1, L2, L3, N). W instalacji jednofazowej nie będzie wykorzystany w pełni, ale technicznie jest to możliwe po odpowiednim podłączeniu – zalecamy stosowanie dedykowanego filtra jednofazowego.
