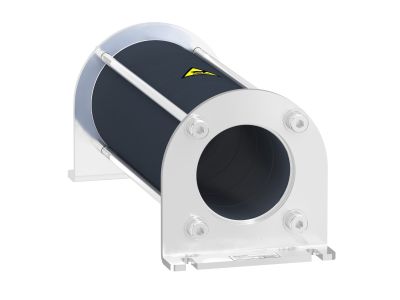

Filtr składowej stałej D1 6-żyłowy | VW3A5502 Schneider Electric

Opis i Kluczowe Cechy

Filtr składowej stałej D1 o symbolu VW3A5502 to urządzenie przeznaczone do eliminacji niepożądanej składowej stałej w obwodach silników zasilanych z falowników. Konstrukcja 6-żyłowa umożliwia łatwe wpięcie w przewody fazowe i neutralne (tam, gdzie to konieczne) w standardowych układach napędowych. Dzięki zastosowaniu odpowiednich dławików i kondensatorów filtr skutecznie redukuje składową stałą, co przekłada się na dłuższą żywotność izolacji silnika i mniejsze straty cieplne.

• 6-żyłowa konstrukcja: umożliwia podłączenie do silników z sześcioma wyprowadzeniami (np. w konfiguracji gwiazda/trójkąt) bez konieczności dodatkowych modyfikacji okablowania.
• Redukcja składowej stałej: zapobiega nasycaniu się rdzenia silnika i ogranicza ryzyko przegrzania uzwojeń w pracy z przekształtnikiem częstotliwości.
• Ochrona przed zakłóceniami: tłumi harmoniczne niskiego rzędu generowane przez falownik, co poprawia jakość zasilania i zmniejsza straty w sieci.
• Kompaktowa obudowa: dedykowana do montażu w szafie sterowniczej na standardowej szynie DIN lub bezpośrednio wewnątrz rozdzielnicy – oszczędność miejsca.
• Uniwersalne zastosowanie: filtr współpracuje z silnikami 3-fazowymi o mocy dostosowanej do charakterystyki urządzenia – dobór parametrów prądowych i napięciowych należy przeprowadzić zgodnie z dokumentacją techniczną silnika i falownika.

Zgodność z Normami

Filtr składowej stałej VW3A5502 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Urządzenie spełnia wymogi dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD). W celu uzyskania szczegółowych informacji o normach odniesienia (np. EN 61800-3, EN 50178) zalecamy zapoznanie się z pełną dokumentacją techniczną producenta.

Zastosowanie

Filtr składowej stałej D1 przeznaczony jest do stosowania w obwodach wyjściowych falowników (przemienników częstotliwości) w celu ochrony silników indukcyjnych i ich izolacji. Sprawdza się w następujących scenariuszach:

• Sterowanie długimi kablami silnikowymi (powyżej 100 m) – redukcja przepięć i prądów łożyskowych.
• Praca z silnikami starszego typu wrażliwymi na składową stałą (np. silniki klatkowe o izolacji klasy F).
• Instalacje wymagające niskiego poziomu emisji harmonicznych – np. w obiektach o dużej gęstości mocy (hale produkcyjne, centra danych).
• Automatyzacja procesów przemysłowych – pompy, wentylatory, przenośniki, gdzie niezawodność silnika jest krytyczna.

Wskazówki Montażowe

Montaż filtra oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zarówno od strony falownika, jak i silnika, i odczekać czas wymagany do rozładowania kondensatorów. Filtr można montować na szynie DIN (TH35) lub przykręcić do podłoża w szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – niedostateczne dokręcenie grozi przegrzaniem połączeń. Zaleca się prowadzenie przewodów filtrujących możliwie najkrócej od falownika do filtra, aby zminimalizować pętle indukcyjne.

FAQ

• Czy filtr wymaga osobnego zasilania? Filtr jest pasywnym elementem – nie wymaga zewnętrznego zasilania. Włącza się go szeregowo w obwód silnika (zwykle między falownikiem a silnikiem). Uchyb napięciowy na filtrze jest minimalny, ale należy uwzględnić spadek napięcia przy doborze kabli.
• Czy można go używać z silnikami 1-fazowymi? Filtr jest dedykowany do obwodów 3-fazowych z sześcioma żyłami (lub czterema fazowymi i neutralnym). W przypadku silników 1-fazowych zalecamy kontakt z producentem w celu doboru odpowiedniego rozwiązania.
• Jaki jest stopień ochrony obudowy? Producent nie podaje bezpośrednio stopnia IP – standardowo aparatura tego typu przeznaczona jest do montażu wewnątrz szafy sterowniczej (ochrona przed dotykiem IP2X). W przypadku montażu na zewnątrz konieczne jest zastosowanie obudowy dodatkowej.
