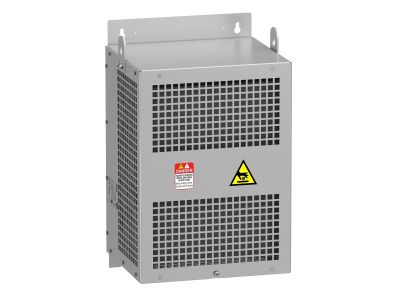

Filtr sinusoidalny, 50A, IP20 | VW3A5404 Schneider Electric

Opis i Kluczowe Cechy

Filtr sinusoidalny VW3A5404 o prądzie znamionowym 50 A i stopniu ochrony IP20 przeznaczony jest do tłumienia harmonicznych w obwodach wyjściowych przemienników częstotliwości. Dzięki filtracji kształtu napięcia zabezpiecza silniki przed przegrzewaniem i przedwczesnym zużyciem izolacji, co przekłada się na dłuższą bezawaryjną pracę układu napędowego.

• Prąd znamionowy 50 A: umożliwia pracę w obwodach o znacznym obciążeniu, typowych dla przemysłowych napędów silnikowych, zapewniając bezpieczną i stabilną filtrację.
• Stopień ochrony IP20: chroni przed przedostaniem się ciał stałych o średnicy powyżej 12 mm, co gwarantuje bezpieczną eksploatację w suchym wnętrzu szafy sterowniczej.
• Redukcja harmonicznych: minimalizuje negatywny wpływ odkształceń napięcia na silniki, ograniczając straty cieplne i wibracje, a tym samym wydłuża okres eksploatacji urządzeń.
• Kompatybilność z napędami: przeznaczony do współpracy z przemiennikami częstotliwości, umożliwia łatwą integrację w istniejących systemach automatyki.

Zgodność z Normami

Filtr sinusoidalny VW3A5404 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja odpowiada standardom branżowym dla urządzeń filtrujących stosowanych w systemach napędowych.

Zastosowanie

Filtr sinusoidalny znajduje zastosowanie wszędzie tam, gdzie konieczna jest poprawa jakości napięcia zasilającego silniki oraz ochrona przed skutkami przepięć i harmonicznych generowanych przez przekształtniki.

• W układach napędowych z przemiennikami częstotliwości – ochrona silników indukcyjnych przed przyspieszonym starzeniem izolacji.
• W systemach pomp, wentylatorów i sprężarek – redukcja drgań i hałasu mechanicznego pochodzącego od harmonicznych.
• W automatyce budynkowej i przemysłowej – filtracja napięcia dla wrażliwych odbiorników sterowanych z falowników.
• W aplikacjach wymagających długich przewodów silnikowych – minimalizacja przepięć na zaciskach silnika.

Wskazówki Montażowe

Montaż filtra sinusoidalnego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny. Filtr można montować na szynie DIN lub bezpośrednio w szafie sterowniczej, zapewniając odpowiednią wentylację (naturalna konwekcja). Przekrój przewodów przyłączeniowych należy dobrać do prądu 50 A zgodnie z obowiązującymi normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy filtr sinusoidalny może być stosowany z dowolnym przemiennikiem częstotliwości? Tak, filtr VW3A5404 jest uniwersalny, ale zaleca się weryfikację maksymalnego napięcia wyjściowego falownika (brak danych w karcie katalogowej – w razie wątpliwości skontaktuj się z doradcą technicznym).
• Jaki jest stopień ochrony tego filtra? IP20 – oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. Filtr jest przeznaczony do montażu w suchym zamkniętym rozdzielnicy.
• Czy filtr wymaga dodatkowego chłodzenia? Przy prądzie 50 A i typowych warunkach pracy naturalna konwekcja jest wystarczająca, pod warunkiem zapewnienia swobodnego przepływu powietrza w szafie sterowniczej. W przypadku bardzo wysokiej temperatury otoczenia zaleca się kontrolę termiczną.
