Filtr sinusoidalny, 25A, IP20 | VW3A5403 Schneider Electric

Opis i Kluczowe Cechy

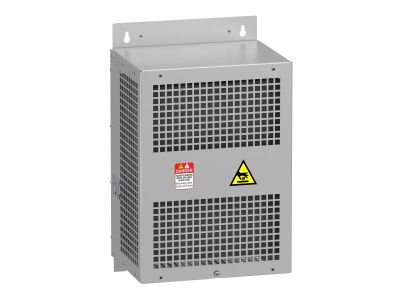

Filtr sinusoidalny VW3A5403 o prądzie znamionowym 25A i stopniu ochrony IP20 to element pasywny przeznaczony do montażu w rozdzielnicach. Zapewnia skuteczną redukcję harmonicznych generowanych przez przetwornice częstotliwości, co przekłada się na dłuższą żywotność silników i zgodność instalacji z wymogami EMC. Kompaktowa budowa umożliwia łatwy montaż na szynie DIN.

• Prąd znamionowy 25 A: Bezpieczna praca w obwodach napędowych o znacznym obciążeniu bez ryzyka przegrzania uzwojeń silnika.
• Stopień ochrony IP20: Chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – standard w suchych pomieszczeniach rozdzielnic.
• Zastosowanie z przetwornicami częstotliwości: Redukuje składowe harmoniczne oraz ogranicza przepięcia dławikowe na wyjściu falownika.
• Konstrukcja pasywna: Nie wymaga dodatkowego zasilania, prosta w instalacji i eksploatacji.
• Uniwersalny montaż: Przystosowany do szyny TH35 (DIN) – szybka integracja w szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi dla filtrów pasywnych oraz standardami bezpieczeństwa dla aparatury rozdzielczej. Montaż i użytkowanie zgodne z zasadami EMC.

Zastosowanie

Filtr sinusoidalny VW3A5403 jest dedykowany do ochrony silników indukcyjnych w układach napędowych z przetwornicami częstotliwości. Sprawdza się tam, gdzie wymagana jest redukcja harmonicznych i poprawa jakości napięcia.

• Ochrona silników przed przepięciami dławikowymi w instalacjach z przetwornicami częstotliwości.
• Redukcja zakłóceń przewodzonych i wypromieniowanych w celu spełnienia norm EMC.
• Zastosowanie w automatyce budynkowej i przemyśle – napędy wentylatorów, pomp, przenośników.
• Instalacje, w których wymagane jest wydłużenie żywotności łożysk i uzwojeń silników.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Filtr montuje się na szynie DIN TH35 w suchej, wentylowanej szafie sterowniczej (IP20). Przekroje przewodów należy dobrać zgodnie z normami dla prądu 25 A. Dokręcanie śrub zacisków wykonuj momentem zalecanym w dokumentacji technicznej producenta. Zapewnij odstępy izolacyjne od innych urządzeń zgodnie z wytycznymi EMC.

FAQ

• Do czego służy filtr sinusoidalny VW3A5403? Służy do redukcji harmonicznych i przepięć na wyjściu przetwornicy częstotliwości, chroniąc silnik przed uszkodzeniem i wydłużając jego żywotność.
• Czy filtr sinusoidalny wymaga zasilania zewnętrznego? Nie – to urządzenie pasywne, nie wymaga podłączenia do źródła napięcia. Instaluje się je między falownikiem a silnikiem.
• Jaki stopień ochrony ma filtr? IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Przeznaczony do montażu w suchych pomieszczeniach rozdzielnic.
