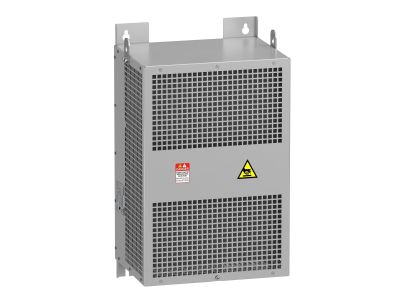

Filtr SINUS IP20 95A | VW3A5405 Schneider Electric

Opis i Kluczowe Cechy

Filtr SINUS o symbolu VW3A5405 to profesjonalne urządzenie przeznaczone do montażu w rozdzielnicach, służące do tłumienia zakłóceń harmonicznych w instalacjach z przekształtnikami częstotliwości. Dzięki prądowi znamionowemu 95A umożliwia pracę w obwodach o znacznym obciążeniu, redukując ryzyko przeciążeń i wydłużając żywotność podłączonych odbiorników. Stopień ochrony IP20 zapewnia bezpieczeństwo w typowych warunkach rozdzielnicowych.

• Prąd znamionowy 95 A: Gwarantuje bezpieczną i stabilną pracę w instalacjach o dużym poborze mocy, eliminując ryzyko przegrzania elementów filtrujących.
• Stopień ochrony IP20: Chroni przed dostępem do części znajdujących się pod napięciem, zapewniając bezpieczną eksploatację w suchych pomieszczeniach rozdzielnic.
• Topologia filtru sinusoidalnego: Skutecznie wygładza przebieg napięcia i prądu za falownikiem, redukując tętnienia i zmniejszając obciążenie harmonicznymi silników oraz kabli.
• Kompaktowa budowa modułowa: Ułatwia montaż na szynie TH35 i pozwala na oszczędność miejsca w szafie sterowniczej.
• Zastosowanie z przekształtnikami częstotliwości: Optymalizuje parametry pracy silników indukcyjnych, minimalizując straty mocy i emisję zakłóceń elektromagnetycznych.

Zgodność z Normami

Filtr SINUS VW3A5405 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza oznakowanie CE. Urządzenie spełnia wymagania bezpieczeństwa dla aparatury elektrycznej montowanej w rozdzielnicach. Przed instalacją należy upewnić się, że cały system jest zgodny z lokalnymi przepisami elektrotechnicznymi.

Zastosowanie

Filtr SINUS służy do poprawy jakości energii elektrycznej w obwodach z przekształtnikami częstotliwości. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest tłumienie harmonicznych i ochrona wrażliwych odbiorników.

• Instalacje z silnikami trójfazowymi sterowanymi przez falowniki (napędy przemysłowe, wentylatory, pompy).
• Układy automatyki budynkowej wymagające czystej sinusoidy napięcia (sterowanie oświetleniem, klimatyzacją).
• Linie zasilające wrażliwe urządzenia elektroniczne, gdzie redukcja harmonicznych zapobiega błędnym działaniom i uszkodzeniom.
• Modernizacja istniejących rozdzielnic w celu spełnienia norm kompatybilności elektromagnetycznej (EMC).

Wskazówki Montażowe

Montaż filtra SINUS VW3A5405 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami. Po zakończeniu instalacji sprawdzić poprawność połączeń oraz izolację.

FAQ

• Czy filtr posiada diodę LED sygnalizującą pracę? W dostępnych danych technicznych nie podano informacji o podświetleniu. Filtr VW3A5405 jest urządzeniem pasywnym, które nie wymaga sygnalizacji optycznej – jego praca polega na ciągłym tłumieniu harmonicznych.
• Jaki jest stopień ochrony filtra? Zgodnie z danymi produktu stopień ochrony wynosi IP20. Oznacza to, że urządzenie jest zabezpieczone przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm (np. palce) i nie jest przeznaczone do pracy w wilgoci ani pylistych warunkach.
• Jaki jest tryb pracy filtra – czy działa on tylko podczas rozruchu silnika? Filtr SINUS jest włączony na stałe w obwód między falownikiem a silnikiem. Pracuje w sposób ciągły podczas całej pracy napędu, filtrując harmoniczne generowane przez przekształtnik. Nie wymaga żadnego sterowania ani przełączania.
