Filtr sinus IP20 15A | VW3A5402 Schneider Electric

Opis i Kluczowe Cechy

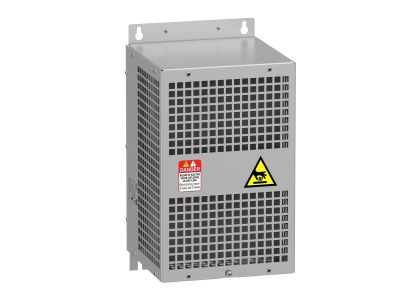

Filtr sinusoidalny VW3A5402 firmy Schneider Electric to dedykowane akcesorium do przemienników częstotliwości Altivar Process ATV600 i ATV900. Zaprojektowany dla prądu 15 A i stopnia ochrony IP20, zapewnia filtrację napięcia wyjściowego, zmniejszając zniekształcenia harmoniczne i wydłużając żywotność silników. Szerokość modułu jest zgodna z systemem montażu na szynie DIN, co ułatwia instalację w rozdzielnicach.

• Prąd znamionowy 15 A: Odpowiedni do zasilania silników o średniej mocy w obwodach wyjściowych przemienników, zapewniając stabilną pracę bez przeciążeń.
• Stopień ochrony IP20: Chroni przed dotykiem części pod napięciem i ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczny montaż w typowych rozdzielnicach.
• Kompatybilność z Altivar Process ATV600 i ATV900: Gwarantuje optymalne dopasowanie elektryczne i mechaniczne, łatwą integrację bez modyfikacji.
• Filtracja sinusoidalna napięcia wyjściowego: Redukuje przepięcia, odbicia fali i zniekształcenia harmoniczne, co chroni izolację silnika i zmniejsza straty energii.
• Montaż na szynie DIN TH35: Umożliwia szybki i pewny montaż w standardowych rozdzielnicach modułowych, oszczędzając czas instalacji.

Zgodność z Normami

Filtr sinusoidalny VW3A5402 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Filtr przeznaczony jest do stosowania na wyjściu przemienników częstotliwości, gdzie poprawia jakość napięcia zasilającego silniki. Sprawdza się w systemach automatyki przemysłowej i budynkowej, szczególnie gdy wymagana jest długa droga kabla lub wrażliwe odbiorniki.

• Sterowanie silnikami asynchronicznymi i serwonapędami w układach napędowych z przemiennikami Altivar Process ATV600/900.
• Redukcja przepięć i zniekształceń w instalacjach z długimi przewodami (powyżej 30 metrów) – ochrona uzwojeń silnika przed skutkami odbić fali.
• Automatyka budynkowa – napędy wentylatorów, pomp, sprężarek wymagające czystej fali sinusoidalnej dla cichej i bezawaryjnej pracy.
• Linie produkcyjne i maszyny przemysłowe – eliminacja zakłóceń elektromagnetycznych poprawiających kompatybilność całego systemu.

Wskazówki Montażowe

Montaż filtra sinusoidalnego VW3A5402 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów przemiennika. Filtr montuje się na szynie DIN TH35 w rozdzielnicy, zapewniając odpowiednią wentylację (IP20 nie wymaga dodatkowego chłodzenia przy zachowaniu dopuszczalnego prądu). Przekrój przewodów dobierz zgodnie z prądem 15 A i zaleceniami producenta w karcie katalogowej. Moment dokręcania zacisków śrubowych stosuj według dokumentacji technicznej – zbyt duży może uszkodzić obudowę, zbyt mały grozi iskrzeniem.

FAQ

• Do jakich przemienników przeznaczony jest filtr VW3A5402? Filtr jest kompatybilny z przemiennikami Altivar Process ATV600 oraz Altivar Process ATV900 – jako dedykowane akcesorium zapewnia pełną zgodność elektryczną i mechaniczną.
• Jaki stopień ochrony posiada filtr i gdzie można go montować? Filtr ma stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczony jest do montażu wewnątrz suchych rozdzielnic lub szaf sterowniczych.
• Czy montaż filtra wymaga specjalnych narzędzi lub modyfikacji instalacji? Montaż jest standardowy – filtr mocuje się na szynie DIN TH35, a przewody podłącza za pomocą zacisków śrubowych. Nie wymaga dodatkowych uchwytów ani modyfikacji przemiennika. Przed podłączeniem zapoznaj się z instrukcją producenta.
