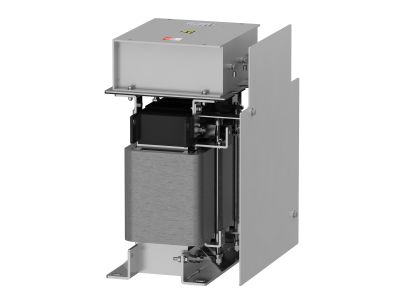

Filtr SINUS IP00 305A | VW3A5407 Schneider Electric

Opis i Kluczowe Cechy

Filtr sinusoidalny o symbolu VW3A5407 przeznaczony do tłumienia zakłóceń w obwodach zasilania silników. Dzięki prądowi znamionowemu 305 A umożliwia pracę w układach o wysokim poborze mocy. Stopień ochrony IP00 oznacza konstrukcję przeznaczoną do montażu w szafach rozdzielczych lub innych obudowach zapewniających osłonę przed ciałami stałymi i wilgocią.

• Prąd znamionowy 305 A: umożliwia bezpieczną i stabilną pracę w obwodach o dużym obciążeniu, bez ryzyka przeciążenia elementów filtrujących.
• Stopień ochrony IP00: wymaga zabudowy w szczelnej szafie lub obudowie, co pozwala na elastyczne dopasowanie do istniejącej infrastruktury.
• Filtr sinusoidalny: zapewnia wygładzenie przebiegu napięcia i prądu, redukując harmoniczne wysokiej częstotliwości i przedłużając żywotność podłączonych silników oraz układów napędowych.
• Konstrukcja przemysłowa: solidne wykonanie gwarantuje niezawodność w trudnych warunkach eksploatacji (szafy sterownicze, rozdzielnice).

Zgodność z Normami

Filtr sinusoidalny VW3A5407 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania i kompatybilność elektromagnetyczną w środowisku przemysłowym.

Zastosowanie

Filtr sinusoidalny VW3A5407 znajduje zastosowanie w układach zasilania silników prądu przemiennego, szczególnie w instalacjach z falownikami i przemiennikami częstotliwości.

• Redukcja zakłóceń EMI/RFI w napędach elektrycznych.
• Ochrona silników przed przepięciami i szybkimi zmianami napięcia na wyjściu falownika.
• Stabilizacja i poprawa jakości przebiegu prądu w liniach zasilających maszyny i urządzenia.
• Zastosowanie w automatyce przemysłowej, układach HVAC, pompach, wentylatorach i innych odbiornikach o zmiennym obciążeniu.

Wskazówki Montażowe

Montaż filtra sinusoidalnego VW3A5407 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Filtr należy zamocować na płaszczyźnie wewnątrz szafy lub obudowy, zapewniając odpowiedni przepływ powietrza dla chłodzenia (w przypadku montażu w zamkniętej przestrzeni). Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego 305 A. Wszelkie połączenia wykonać zgodnie z dokumentacją techniczną producenta, zwracając szczególną uwagę na moment dokręcania śrub.

FAQ

• Jaki jest stopień ochrony filtra VW3A5407? Filtr posiada stopień ochrony IP00, co oznacza brak ochrony przed wnikaniem pyłów i wilgoci. Urządzenie przeznaczone jest do montażu wewnątrz szaf rozdzielczych lub innych obudów o wyższym stopniu ochrony.
• Do jakich układów zalecany jest ten filtr? Filtr sinusoidalny 305 A polecany jest do stosowania z falownikami i przemiennikami częstotliwości w celu wygładzenia przebiegu napięcia i redukcji harmonicznych. Sprawdzi się w napędach o mocy odpowiedniej dla prądu 305 A.
• Czy można stosować filtr bezpośrednio na wyjściu falownika? Tak, filtr sinusoidalny jest zaprojektowany do instalacji między falownikiem a silnikiem. Należy jednak upewnić się, że parametry prądowe i napięciowe są zgodne z wymaganiami konkretnej aplikacji – szczegółowe dane zawiera karta katalogowa produktu.
