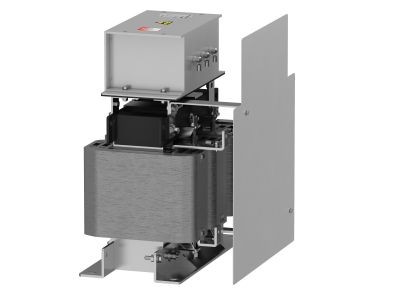

Filtr SINUS IP00 180A | VW3A5406 Schneider Electric

Opis i Kluczowe Cechy

Filtr SINUS IP00 180A (symbol VW3A5406) to element wyjściowy przeznaczony do współpracy z przemiennikami częstotliwości. Jego podstawowym zadaniem jest przekształcenie zmodulowanego napięcia PWM na przebieg zbliżony do sinusoidalnego, co ogranicza naprężenia izolacji silnika i redukuje hałas elektromagnetyczny. Prąd znamionowy 180 A pozwala na obsługę silników dużej mocy w warunkach przemysłowych, a stopień ochrony IP00 wymaga instalacji w szafie sterowniczej.

• Prąd znamionowy 180 A: zapewnia obsługę silników o dużym poborze prądu bez ryzyka przeciążenia dławika.
• Stopień ochrony IP00: konstrukcja bez obudowy – filtr przeznaczony do montażu w szafie lub rozdzielnicy, gdzie zapewniona jest odpowiednia ochrona przed pyłem i wilgocią.
• Filtracja sinusoidalna: redukuje przepięcia na zaciskach silnika oraz tłumi zakłócenia przewodzone, co wydłuża żywotność łożysk i uzwojeń.
• Kompatybilność z falownikami: dedykowany do systemów napędowych z modulacją PWM – standardowe rozwiązanie w automatyce przemysłowej.

Zgodność z Normami

Filtr SINUS IP00 180A spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla komponentów instalacji elektrycznych.

Zastosowanie

Filtr stosowany jest w układach napędowych z falownikami, gdzie wymagana jest poprawa jakości napięcia na wyjściu oraz ochrona silnika. Znajduje zastosowanie w:

• napędach silników asynchronicznych dużej mocy (pompy, wentylatory, przenośniki),
• instalacjach wymagających niskiego poziomu zakłóceń elektromagnetycznych (EMC),
• systemach, w których silnik jest oddalony od falownika (redukcja przepięć na długich przewodach),
• aplikacjach wymagających cichej pracy silnika (redukcja hałasu magnetycznego).

Wskazówki Montażowe

Montaż i podłączenie filtra może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Filtr przystosowany jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej szafy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 180 A zgodnie z normami instalacyjnymi. Zaleca się zachowanie odstępów wentylacyjnych wokół dławika – producent nie podaje konkretnego momentu dokręcania, dlależy stosować się do ogólnych wytycznych dla zacisków śrubowych (np. 2–4 Nm w zależności od przekroju).

FAQ

• Do czego służy filtr sinusoidalny w napędzie? Przekształca prostokątne impulsy napięcia z falownika na przebieg zbliżony do sinusoidalnego, co chroni izolację silnika przed przepięciami i redukuje zakłócenia oraz hałas.
• Dlaczego filtr ma stopień ochrony IP00? IP00 oznacza brak ochrony przed pyłem i wilgocią – filtr jest przeznaczony wyłącznie do zabudowy w szafie sterowniczej, gdzie zapewnione jest odpowiednie środowisko (np. IP54 lub wyższe).
• Jaki przekrój przewodów zastosować dla prądu 180 A? Dobór przekroju zależy od materiału (Cu/Al), długości i temperatury otoczenia. Dla prądu 180 A zalecany przekrój miedzi to min. 70 mm² (wg normy PN-HD 60364). Ostateczną decyzję podejmuje projektant instalacji.
