Filtr pasywny 6A 400V 50HZ | VW3A46120 Schneider Electric

Opis i Kluczowe Cechy

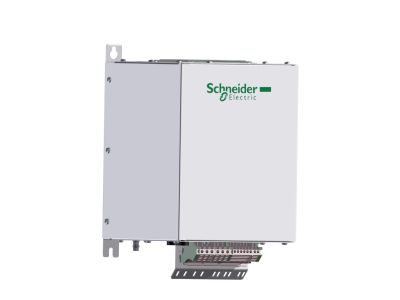

Filtr pasywny VW3A46120 to urządzenie służące do redukcji zakłóceń elektromagnetycznych w obwodach zasilania. Przeznaczony do pracy przy napięciu 400 V AC i prądzie znamionowym 6 A, przy częstotliwości sieci 50 Hz. Zapewnia skuteczne tłumienie zaburzeń przewodzonych, co przekłada się na stabilniejszą pracę wrażliwych odbiorników oraz wydłużenie ich żywotności. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 6 A: pozwala na stosowanie filtra w obwodach o umiarkowanym obciążeniu, typowych dla sterowników, falowników czy zasilaczy impulsowych.
• Napięcie pracy 400 V AC: dedykowany do sieci trójfazowych, zgodnych z europejskim standardem napięcia przemysłowego.
• Częstotliwość 50 Hz: dopasowany do parametrów sieci elektroenergetycznej w Europie.
• Filtracja pasywna: redukuje zakłócenia w paśmie od kilkudziesięciu kHz do kilku MHz, poprawiając kompatybilność elektromagnetyczną instalacji.
• Konstrukcja przystosowana do montażu w rozdzielnicy: umożliwia łatwą integrację z istniejącą aparaturą modułową.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa. Posiada oznaczenie CE. Ze względu na brak szczegółowych numerów norm w dostępnych danych, zaleca się stosowanie filtra zgodnie z ogólnymi wytycznymi dla urządzeń kategorii II i III w instalacjach niskiego napięcia.

Zastosowanie

Filtr pasywny VW3A46120 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ograniczenie zakłóceń przewodzonych generowanych lub odbieranych przez urządzenia energoelektroniczne.

• Ochrona linii zasilających falowniki i przemienniki częstotliwości przed zakłóceniami pochodzącymi z sieci oraz ich emisją do sieci.
• Filtracja zasilania sterowników PLC, układów automatyki budynkowej i przemysłowej.
• Redukcja zaburzeń w obwodach zasilających zasilacze impulsowe i układy LED.
• Poprawa jakości energii w szafach sterowniczych maszyn i urządzeń produkcyjnych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Filtr należy instalować na szynie TH35 (DIN) lub przykręcić do podłoża, zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 6 A oraz warunków zwarciowych w instalacji. Moment dokręcania zacisków oraz typ końcówek – zgodnie z dokumentacją techniczną. Zapewnić odpowiednią wentylację wokół obudowy, aby nie przekroczyć temperatury pracy.

FAQ

• Czy filtr wymaga dodatkowego chłodzenia? W typowych warunkach pracy (temperatura otoczenia do +40°C) filtr nie wymaga wymuszonego chłodzenia, jednak należy zapewnić swobodny przepływ powietrza w szafie rozdzielczej.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP w udostępnionych danych. Dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się standardowy stopień IP20, co oznacza ochronę przed dotknięciem palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy mogę stosować ten filtr z falownikiem jednofazowym? Filtr jest przystosowany do napięcia 400 V AC, czyli sieci trójfazowej. W przypadku zastosowania z falownikiem jednofazowym 230 V należy sprawdzić, czy prąd i częstotliwość są zgodne, ale zalecane jest użycie dedykowanego filtra jednofazowego.
