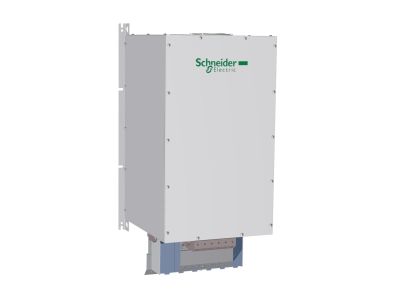

Filtr pasywny 395A 400V 50HZ | VW3A46118 Schneider Electric

Opis i Kluczowe Cechy

Filtr pasywny VW3A46118 o prądzie znamionowym 395 A i napięciu 400 V AC (50 Hz) przeznaczony jest do tłumienia harmonicznych w sieciach zasilających urządzenia energoelektroniczne. Dzięki pasywnej konstrukcji nie wymaga zewnętrznego zasilania, a wysoki prąd znamionowy umożliwia pracę w obwodach o dużym obciążeniu bez ryzyka przeciążenia.

• Prąd znamionowy 395 A: zapewnia bezawaryjną pracę w instalacjach o znacznym poborze mocy, np. przy zasilaniu przemienników częstotliwości o dużej mocy.
• Napięcie znamionowe 400 V AC: kompatybilność z europejskimi sieciami trójfazowymi, bezpieczna współpraca z typowymi układami napędowymi i przekształtnikami.
• Częstotliwość 50 Hz: dedykowany do standardowych sieci energetycznych w Europie, gwarantuje optymalną charakterystykę filtracji.
• Konstrukcja pasywna: nie wymaga dodatkowego zasilania ani sterowania – instalacja i utrzymanie są prostsze niż w przypadku filtrów aktywnych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z zasadami kompatybilności elektromagnetycznej (EMC) – przeznaczony do redukcji harmonicznych w instalacjach przemysłowych. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Filtr pasywny VW3A46118 stosuje się wszędzie tam, gdzie konieczne jest ograniczenie zawartości harmonicznych w sieci zasilającej, poprawa jakości energii oraz ochrona wrażliwych odbiorników. Sprawdza się w następujących scenariuszach:

• Redukcja harmonicznych generowanych przez przemienniki częstotliwości (falowniki) w napędach AC.
• Poprawa współczynnika mocy i zmniejszenie strat w sieciach zasilających maszyny przemysłowe.
• Ochrona kondensatorów baterii korekcyjnych przed przeciążeniem prądami harmonicznymi.
• Zastosowanie w rozdzielnicach głównych zakładów produkcyjnych oraz w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż filtru może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyzerowany. Filtr należy instalować na szynie DIN TH35 lub płycie montażowej zgodnie z zaleceniami dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 395 A oraz warunków środowiskowych. W przypadku montażu w szafie sterowniczej zapewnij odpowiednią wentylację – filtr wydziela ciepło podczas pracy. Moment dokręcania zacisków oraz rodzaj połączeń sprawdź w karcie katalogowej.

FAQ

• Jaki jest prąd znamionowy filtru VW3A46118? Prąd znamionowy wynosi 395 A przy napięciu 400 V AC (50 Hz).
• Czy filtr pasywny redukuje harmoniczne? Tak, pasywne filtry LC tłumią wybrane rzędy harmonicznych (najczęściej 5., 7., 11. i 13.), poprawiając kształt prądu i napięcia oraz obniżając zawartość THD.
• Czy filtr wymaga dodatkowego zasilania? Nie, filtr jest elementem pasywnym – nie pobiera energii z sieci i nie wymaga zewnętrznego źródła sterowania.
