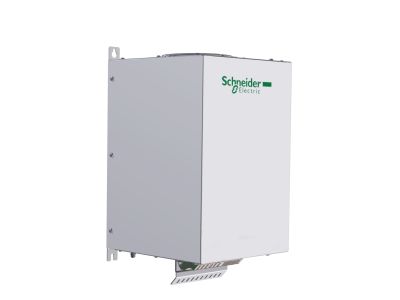

Filtr pasywny 30A 400V 50HZ | VW3A46124 Schneider Electric

Opis i Kluczowe Cechy

Filtr pasywny o prądzie znamionowym 30 A i napięciu 400 V (50 Hz), oznaczony symbolem VW3A46124. Przeznaczony do tłumienia zakłóceń wysokoczęstotliwościowych w sieciach zasilających, co poprawia kompatybilność elektromagnetyczną (EMC) i chroni wrażliwe urządzenia. Konstrukcja pasywna nie wymaga zasilania zewnętrznego ani sterowania, co zwiększa niezawodność i upraszcza instalację.

• Prąd znamionowy 30 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia filtra.
• Napięcie znamionowe 400 V: przystosowany do typowych sieci trójfazowych (przemysłowych), zapewnia skuteczną filtrację w standardowych warunkach.
• Częstotliwość 50 Hz: dedykowany do sieci energetycznych o częstotliwości 50 Hz, typowej dla Europy.
• Pasywna budowa: nie wymaga zasilania pomocniczego ani elementów aktywnych – praca bezobsługowa, wysoka trwałość.
• Kompaktowa obudowa: umożliwia montaż w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce.

Zgodność z Normami

Filtr spełnia wymagania obowiązujących norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Filtr pasywny VW3A46124 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ograniczenie zakłóceń sieciowych oraz ochrona wrażliwych odbiorników przed przepięciami i szumami.

• Redukcja harmonicznych generowanych przez falowniki, przekształtniki i zasilacze impulsowe.
• Ochrona sieci zasilającej przed zakłóceniami wysokoczęstotliwościowymi w szafach sterowniczych.
• Zapewnienie czystego zasilania dla układów PLC, sterowników i aparatury pomiarowej.
• Wspomaganie spełnienia norm EMC w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż filtra powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Filtr montuje się na szynie DIN (TH35) lub bezpośrednio na płycie montażowej. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (dobór do prądu 30 A). Podczas okablowania zwróć uwagę na kierunek przepływu mocy – filtr musi być wpięty po stronie źródła zasilania.

FAQ

• Jakie napięcie i prąd znamionowy ma filtr? Napięcie znamionowe wynosi 400 V, prąd znamionowy 30 A, częstotliwość 50 Hz.
• Czy filtr może pracować w trybie ciągłym? Tak, jest przystosowany do ciągłej pracy przy obciążeniu prądem znamionowym 30 A. Wymaga jednak odpowiedniego chłodzenia i montażu w wentylowanej szafie.
• Czy wymagane jest dodatkowe zabezpieczenie nadprądowe? Zaleca się zastosowanie zabezpieczenia nadprądowego (np. wyłącznika nadmiarowego) o wartości dobranej do prądu znamionowego filtra i przekroju przewodów, zgodnie z normami instalacyjnymi.
