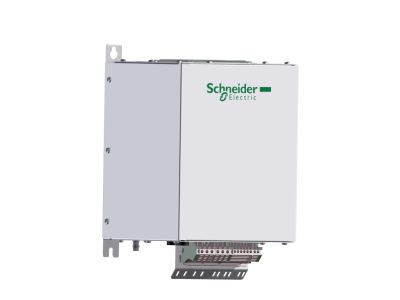

Filtr pasywny 10A 400V 50HZ | VW3A46121 Schneider Electric

Opis i Kluczowe Cechy

Filtr pasywny o symbolu VW3A46121 przeznaczony do tłumienia zakłóceń przewodzonych w obwodach zasilania urządzeń automatyki. Wytrzymuje prąd znamionowy 10 A oraz napięcie 400 V przy częstotliwości 50 Hz – parametry pozwalające na bezpieczną pracę w standardowych sieciach trójfazowych i ochronę wrażliwych odbiorników przed zakłóceniami elektromagnetycznymi. Konstrukcja pasywna nie wymaga zasilania zewnętrznego.

• Prąd znamionowy 10 A: odpowiedni do obwodów średniego obciążenia, np. w szafach sterowniczych z przetwornicami częstotliwości czy sterownikami PLC – ogranicza ryzyko przegrzania i zapewnia stabilną pracę filtra.
• Napięcie znamionowe 400 V: umożliwia pracę w sieciach trójfazowych (oraz międzyfazowo 230/400 V), co czyni go uniwersalnym rozwiązaniem w instalacjach przemysłowych.
• Częstotliwość 50 Hz: dostosowany do europejskiej normy sieciowej – gwarantuje kompatybilność z większością instalacji w regionie.
• Budowa pasywna: brak elementów aktywnych przekłada się na wysoką niezawodność i długą żywotność – filtr nie generuje dodatkowych strat ani zakłóceń.
• Kompatybilność elektromagnetyczna (EMC): redukuje zakłócenia przewodzone, chroniąc urządzenia przed wzajemnym oddziaływaniem i spełniając wymogi EMC w środowisku przemysłowym.

Zgodność z Normami

Filtr pasywny VW3A46121 został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa urządzeń automatyki. Posiada certyfikat CE i jest wytwarzany w standardzie DIN, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach przemysłowych. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Filtr pasywny 10A 400V 50Hz VW3A46121 sprawdza się wszędzie tam, gdzie konieczne jest tłumienie zakłóceń przewodzonych w obwodach zasilania urządzeń automatyki. Jego parametry elektryczne pozwalają na pracę w sieciach trójfazowych i jednofazowych 230/400 V.

• Ochrona przetwornic częstotliwości przed zakłóceniami pochodzącymi z sieci zasilającej.
• Redukcja emisji zakłóceń z falowników, sterowników PLC i zasilaczy impulsowych.
• Zapewnienie zgodności EMC w szafach sterowniczych w przemyśle, automatyce budynkowej i systemach HVAC.
• Filtracja linii zasilających w układach z silnikami o zmiennej prędkości obrotowej.

Wskazówki Montażowe

Montaż filtra pasywnego VW3A46121 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy instalować w suchym i wentylowanym pomieszczeniu, z zachowaniem odstępów zapewniających swobodny przepływ powietrza. Przekrój przewodów zasilających dobrać zgodnie z prądem znamionowym 10 A. W przypadku montażu na szynie DIN lub w rozdzielnicy – stosować się do zaleceń dokumentacji producenta.

FAQ

• Czy filtr pasywny wymaga zasilania zewnętrznego? Nie – jest to element pasywny, nie wymaga podłączenia napięcia pomocniczego. Działa przez włączenie szeregowo w tor zasilania.
• Jaki jest stopień ochrony filtra? Producent nie podaje konkretnej klasy IP w dostępnych danych. Zaleca się montaż wewnątrz rozdzielnicy lub szafy sterowniczej o odpowiednim stopniu ochrony.
• Czy filtr można stosować w sieci 230 V jednofazowej? Tak – napięcie znamionowe 400 V oznacza, że urządzenie może pracować w układzie jednofazowym 230 V (między fazą a neutralnym), a także w trójfazowym 400 V między fazami. Częstotliwość 50 Hz pozostaje taka sama.
