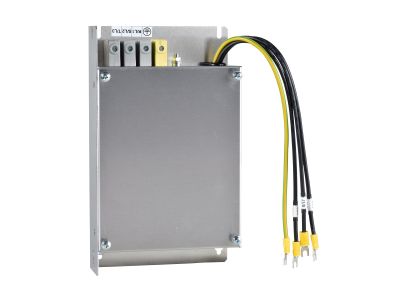

Filtr EMC 3-fazowe 380/500VAC 50/60Hz 49,0A IP20 | VW3A31409 Schneider Electric

Opis i Kluczowe Cechy

Filtr EMC VW3A31409 firmy Schneider Electric to trójfazowy filtr wejściowy przeznaczony do współpracy z przemiennikami częstotliwości oraz serwonapędami. Dzięki napięciu znamionowemu 380/500 VAC i prądowi znamionowemu 49,0 A zapewnia skuteczną filtrację zakłóceń elektromagnetycznych w obwodach o znacznym obciążeniu. Stopień ochrony IP20 pozwala na bezpieczną instalację wewnątrz rozdzielnic i szaf sterowniczych. Szerokość modułu nie została podana w danych wejściowych – wymiary należy sprawdzić w karcie katalogowej producenta.

• Prąd znamionowy 49,0 A: umożliwia pracę w obwodach silnoprądowych bez ryzyka przeciążenia i przegrzania, co zwiększa niezawodność układu napędowego.
• Napięcie znamionowe 380/500 VAC 50/60 Hz: dopasowany do standardowych sieci trójfazowych w przemyśle, gwarantuje stabilne tłumienie zakłóceń w szerokim zakresie napięć.
• Skuteczna redukcja zakłóceń EMC: chroni wrażliwe układy sterowania i komunikacji przed emisjami generowanymi przez przekształtniki, co minimalizuje problemy z interferencjami.
• Małe straty cieplne: niższe wydzielanie ciepła w porównaniu z prostszymi filtrami, co przekłada się na oszczędność energii i mniejsze obciążenie termiczne szafy.
• Łatwy montaż: kompaktowa konstrukcja i przystosowanie do szyny TH35 (DIN) skracają czas instalacji i ułatwiają integrację z istniejącą aparaturą.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw UE dotyczących kompatybilności elektromagnetycznej (EMC) i jest oznaczony znakiem CE. W danych wejściowych nie podano konkretnych numerów norm – filtr został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi dla filtrów EMC w zastosowaniach przemysłowych.

Zastosowanie

Filtr VW3A31409 jest przeznaczony do zabezpieczania przed zakłóceniami elektromagnetycznymi w układach z przekształtnikami mocy. Sprawdza się w następujących scenariuszach:

• Instalacje z przemiennikami częstotliwości do sterowania silników trójfazowych – redukcja emisji przewodzonych i promieniowanych.
• Linie zasilające serwonapędów w maszynach CNC, robotach przemysłowych i pakowarkach – ochrona czujników i magistral komunikacyjnych.
• Systemy automatyki budynkowej z napędami pomp, wentylatorów i sprężarek – zapewnienie zgodności z normami EMC dla całej instalacji.
• Przemysłowe szafy sterownicze wymagające filtracji na wejściu głównym – uniwersalne rozwiązanie dla wielu rodzajów przekształtników.

Wskazówki Montażowe

Montaż filtra EMC powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Filtr mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów muszą być dobrane zgodnie z kartą katalogową (nie podano szczegółów – należy sprawdzić w oryginalnej dokumentacji). Po montażu zaleca się wykonanie pomiarów rezystancji izolacji i sprawdzenie ciągłości połączeń ochronnych.

FAQ

• Czy filtr VW3A31409 ma podświetlenie LED? Nie, produkt jest pasywnym filtrem EMC i nie jest wyposażony w żadną sygnalizację optyczną. Jego funkcja ogranicza się do tłumienia zakłóceń elektromagnetycznych.
• Jaki jest stopień ochrony filtra? Zgodnie z danymi wejściowymi filtr posiada stopień ochrony IP20 – jest odporny na dotknięcie palcem i wnikanie ciał stałych o średnicy powyżej 12,5 mm, ale nie jest chroniony przed wilgocią. Należy go instalować w suchym pomieszczeniu wewnątrz rozdzielnicy.
• Czy filtr może pracować w trybie ciągłym przy prądzie 49 A? Tak, prąd znamionowy 49,0 A oznacza zdolność do ciągłej pracy przy tym obciążeniu w temperaturze otoczenia zgodnej z warunkami pracy podanymi przez producenta. W przypadku wyższych temperatur lub złego chłodzenia może być wymagany derating – należy kierować się dokumentacją techniczną.
