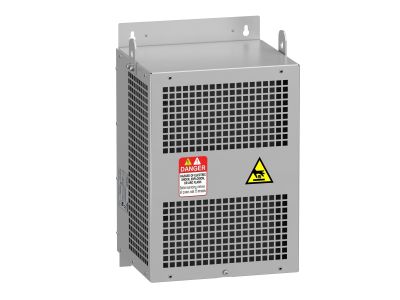

Filtr DU/DT IP20 95A | VW3A5305 Schneider Electric

Opis i Kluczowe Cechy

Filtr DU/DT VW3A5305 Schneider Electric to wyjściowy filtr dv/dt przeznaczony do napędów o zmiennej prędkości z serii Altivar Process ATV600 i ATV900. Jego prąd znamionowy wynosi 95 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu. Urządzenie montuje się pomiędzy wyjściem napędu a silnikiem, umożliwiając stosowanie kabli silnikowych dłuższych niż standardowo dopuszczalne długości. Stopień ochrony IP20 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm w suchych pomieszczeniach rozdzielnic. Waga filtra wynosi 19 kg.

• Prąd znamionowy 95 A: Gwarantuje stabilną pracę w wymagających aplikacjach przemysłowych bez ryzyka przeciążenia termicznego.
• Filtr wyjściowy dv/dt: Ogranicza szybkość narastania napięcia na silniku, chroniąc izolację uzwojeń i łożyska przed przepięciami.
• Umożliwia przedłużenie kabli silnikowych: Pozwala na stosowanie dłuższych przewodów między napędem a silnikiem bez ryzyka odbić napięcia.
• Redukcja zakłóceń i prądu upływu: Filtruje niepożądane harmoniczne i zmniejsza prąd upływu doziemnego, poprawiając kompatybilność elektromagnetyczną instalacji.
• Stopień ochrony IP20: Odpowiedni do montażu w szafach sterowniczych – chroni przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Filtr DU/DT VW3A5305 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach przemysłowych, w których wymagana jest wysoka jakość filtracji wyjściowej napędów.

Zastosowanie

Filtr dv/dt VW3A5305 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona silników przed przepięciami i wydłużenie dopuszczalnej długości przewodów w układach napędowych. Jest zalecany do:

• Ochrony silników w napędach pomp, wentylatorów i przenośników sterowanych przez ATV600/ATV900
• Redukcji przepięć na zaciskach silnika przy długich trasach kablowych (powyżej standardowych limitów producenta napędu)
• Zapewnienia czystej energii wyjściowej w instalacjach o wysokich wymaganiach EMC (kompatybilność elektromagnetyczna)
• Poprawy niezawodności łożysk i uzwojeń silnika w aplikacjach z częstymi przyspieszeniami i hamowaniem

Wskazówki Montażowe

Montaż filtra DU/DT może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy zamocować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej szafy. Przekrój przewodów należy dobrać do prądu znamionowego 95 A. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Należy zachować odpowiednią odległość od innych urządzeń zapewniającą swobodny przepływ powietrza chłodzącego.

FAQ

• Czy filtr DU/DT VW3A5305 można stosować z innymi napędami niż Altivar ATV600/ATV900? Filtr został zaprojektowany jako opcja dedykowana do serii Altivar Process ATV600 i ATV900. Zalecamy stosowanie wyłącznie zgodnie z przeznaczeniem podanym przez producenta.
• Jaki jest stopień ochrony filtra? Filtr posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce) oraz brak ochrony przed wilgocią. Należy montować go w suchych pomieszczeniach w zamkniętej szafie sterowniczej.
• Jaką długość kabla silnikowego mogę uzyskać dzięki zastosowaniu tego filtra? Producent nie podaje konkretnej wartości w dostępnych danych – filtr umożliwia pracę z kablami dłuższymi niż maksymalne dopuszczalne długości standardowe dla danego napędu. Dokładne wartości zależą od konfiguracji i parametrów instalacji – należy skonsultować się z dokumentacją techniczną napędu.
