Filtr DU/DT IP20 25A | VW3A5303 Schneider Electric

Opis i Kluczowe Cechy

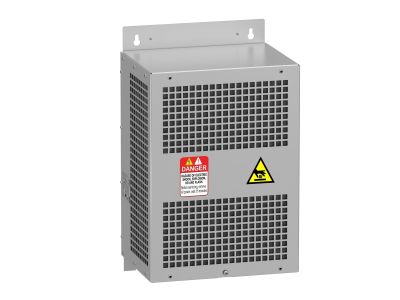

Filtr DU/DT VW3A5303 marki Schneider Electric to dedykowane rozwiązanie dla przemienników częstotliwości z serii Altivar Process ATV600 oraz ATV900. Zaprojektowany jako filtr wyjściowy (pomiędzy napędem a silnikiem), pozwala na efektywne ograniczanie przepięć na zaciskach silnika, filtrowanie zakłóceń oraz redukcję prądu upływu. Jego prąd znamionowy wynosi 25 A, a stopień ochrony IP20 zapewnia bezpieczną pracę w standardowych warunkach rozdzielnicy.

• Prąd znamionowy 25 A: Gwarantuje odpowiednią wydajność dla obciążeń silnikowych w typowych aplikacjach przemysłowych, zapobiegając przeciążeniom i przegrzaniu.
• Stopień ochrony IP20: Chroni przed dotykiem części pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w rozdzielnicach elektrycznych.
• Ograniczanie przepięć na zaciskach silnika: Zabezpiecza uzwojenia przed skokami napięcia generowanymi przez szybkie przełączanie IGBT, wydłużając żywotność silnika.
• Redukcja prądu upływu: Zmniejsza zakłócenia ziemnozwarciowe, co poprawia kompatybilność elektromagnetyczną całego układu napędowego.
• Współpraca z kablami o większej długości: Umożliwia stosowanie kabli silnikowych dłuższych niż standardowe dopuszczalne długości dla danego napędu – elastyczność w projektowaniu instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych oraz posiada certyfikat CE. Jego konstrukcja jest zgodna z europejskimi standardami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC). Szczegółowe normy produktowe dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Filtr DU/DT VW3A5303 znajduje zastosowanie wszędzie tam, gdzie konieczne jest tłumienie szybkich zmian napięcia (dv/dt) na wyjściu przemiennika częstotliwości. Jest zalecany w szczególności:

• Do ochrony silników w napędach z serii Altivar ATV600 i ATV900 przy długich przewodach łączeniowych.
• W instalacjach, gdzie wymagane jest ograniczenie zakłóceń elektromagnetycznych generowanych przez napęd – poprawa EMC całego systemu.
• Przy modernizacji układów napędowych z istniejącymi kablami o nieznanej lub zbyt dużej pojemności – redukcja prądu upływu.
• W aplikacjach wymagających niezawodnej pracy silników energooszczędnych i serwomotorów – ochrona izolacji uzwojeń.

Wskazówki Montażowe

Montaż oraz podłączenie filtra DU/DT powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj do całkowitego rozładowania kondensatorów w napędzie. Filtr przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz zalecany przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczaj określonych wartości prądu i napięcia – zapewni to długotrwałą i bezawaryjną pracę.

FAQ

• Czy filtr posiada podświetlenie LED? Nie, filtr DU/DT VW3A5303 jest pasywnym elementem sieciowym i nie jest wyposażony w jakiekolwiek wskaźniki świetlne. Stan pracy ocenia się na podstawie działania napędu i pomiarów.
• Jaki jest stopień ochrony filtra? Filtr ma stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy go montować w suchym pomieszczeniu.
• Jaką funkcję pełni filtr wyjściowy DU/DT? Filtr ten ogranicza szybkość narastania napięcia (dv/dt) na zaciskach silnika dzięki czemu chroni izolację uzwojeń, redukuje prąd upływu oraz zmniejsza emisję zakłóceń przewodzonych do linii kablowej.
