Filtr DU/DT IP20 15A | VW3A5302 Schneider Electric

Opis i Kluczowe Cechy

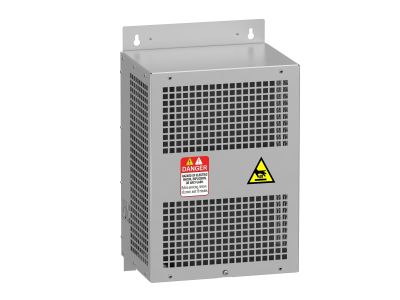

Filtr DU/DT VW3A5302 o prądzie znamionowym 15A i stopniu ochrony IP20 to dedykowana opcja dla napędów o zmiennej prędkości z gamy Altivar Process ATV600 i ATV900. Montowany na wyjściu napędu, pomiędzy falownikiem a silnikiem, skutecznie ogranicza przepięcia na zaciskach silnika, filtruje zakłócenia oraz redukuje prąd upływu. Dzięki filtrowi możliwe jest stosowanie kabli silnikowych dłuższych niż standardowo dopuszczalne długości, co zwiększa elastyczność instalacji. Waga produktu wynosi 12 kg.

• Prąd znamionowy 15 A: Zapewnia bezpieczną pracę w obwodach napędowych o średnim obciążeniu, bez ryzyka przeciążenia filtra.
• Stopień ochrony IP20: Ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm, odpowiednia do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.
• Filtracja przepięć i zakłóceń: Skuteczne ograniczanie przepięć na zaciskach silnika oraz filtrowanie zakłóceń elektromagnetycznych wydłuża żywotność silnika i poprawia kompatybilność elektromagnetyczną instalacji.
• Redukcja prądu upływu: Zmniejszenie prądu upływu silnika zwiększa bezpieczeństwo i zmniejsza ryzyko zadziałania wyłączników różnicowoprądowych.
• Wydłużenie dopuszczalnej długości kabli silnikowych: Umożliwia pracę napędu z kablami dłuższymi niż standardowe maksymalne długości zalecane dla danego napędu, co ułatwia rozmieszczenie silników w instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Zaprojektowany i testowany zgodnie z wymaganiami dla komponentów stosowanych w układach napędowych, gwarantuje bezpieczną i niezawodną pracę w przewidzianych warunkach eksploatacji.

Zastosowanie

Filtr DU/DT VW3A5302 znajduje zastosowanie w układach napędów o zmiennej prędkości, szczególnie w instalacjach przemysłowych i automatyce budynkowej, gdzie wymagana jest ochrona silnika przed przepięciami oraz redukcja zakłóceń EMI.

• Jako filtr wyjściowy pomiędzy falownikiem a silnikiem w napędach Altivar Process ATV600 i ATV900.
• W instalacjach z długimi kablami silnikowymi, gdzie standardowe ograniczenia długości kabla są przekraczane.
• Do ochrony silników przed przepięciami łączeniowymi generowanymi przez szybkie przełączanie IGBT w falownikach.
• W aplikacjach wymagających zmniejszenia prądu upływu silnika dla poprawy bezpieczeństwa i uniknięcia fałszywych wyłączeń RCD.

Wskazówki Montażowe

Montaż filtra DU/DT musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania napędu i odczekać do całkowitego rozładowania kondensatorów (czas podany w instrukcji napędu). Filtr montuje się na płycie montażowej lub w szafie sterowniczej, zapewniając odpowiednią wentylację. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 15 A. Moment dokręcania zacisków – zgodnie z dokumentacją filtra.

FAQ

• Czy filtr DU/DT wymaga zewnętrznego zasilania? Nie, filtr jest pasywnym elementem montowanym na wyjściu napędu. Nie wymaga dodatkowego zasilania – jego działanie opiera się na elementach biernych (dławik, kondensator).
• Jaki jest stopień ochrony filtra? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Filtr nie jest odporny na wilgoć ani wodę – przeznaczony do montażu wewnątrz pomieszczeń suchych.
• Czy filtr jest kompatybilny z innymi napędami niż Altivar Process? Zgodnie z danymi producenta filtr jest dedykowany jako opcja dla napędów Altivar Process ATV600 i ATV900. Stosowanie z innymi napędami wymaga indywidualnej weryfikacji parametrów elektrycznych i mechanicznych.
