Filtr DU/DT IP00 305A | VW3A5307 Schneider Electric

Opis i Kluczowe Cechy

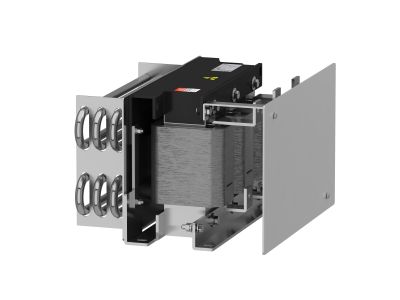

Filtr DU/DT VW3A5307 firmy Schneider Electric to wysokiej klasy filtr wyjściowy przeznaczony do współpracy z napędami o zmiennej prędkości z serii Altivar Process ATV600 oraz ATV900. Zaprojektowany do montażu pomiędzy wyjściem napędu a silnikiem, umożliwia bezpieczne stosowanie długich kabli silnikowych, przekraczających standardowe dopuszczalne długości. Jego prąd znamionowy wynosi 305 A, co pozwala na obsługę dużych obciążeń w aplikacjach przemysłowych. Filtr charakteryzuje się stopniem ochrony IP00, co wymaga instalacji w szafie sterowniczej, a waga 40 kg wskazuje na solidną konstrukcję zapewniającą skuteczne tłumienie.

• Prąd znamionowy 305 A: Umożliwia pracę z silnikami o dużym poborze prądu, gwarantując stabilność i bezpieczeństwo w wymagających aplikacjach przemysłowych.
• Filtracja DU/DT (dv/dt): Ogranicza szybkość narastania napięcia na zaciskach silnika, co chroni izolację uzwojeń przed przepięciami i wydłuża żywotność napędu.
• Kompatybilność z seriami ATV600 i ATV900: Dedykowany do zaawansowanych napędów Altivar Process, zapewnia optymalną współpracę i łatwą integrację.
• Możliwość stosowania długich kabli silnikowych: Umożliwia bezpieczne poprowadzenie przewodów o długości przekraczającej standardowe limity, co zwiększa elastyczność projektowania instalacji.
• Redukcja prądu upływu silnika: Poprawia kompatybilność elektromagnetyczną całego układu, minimalizując ryzyko fałszywych zadziałań zabezpieczeń różnicowoprądowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Filtr jest przeznaczony do stosowania w instalacjach przemysłowych według zasad dobrej praktyki inżynierskiej oraz zaleceń producenta napędu.

Zastosowanie

Filtr DU/DT VW3A5307 znajduje zastosowanie w systemach napędowych wymagających dodatkowej ochrony silnika i kompatybilności elektromagnetycznej. Jest szczególnie polecany w instalacjach z długimi połączeniami kablowymi oraz w aplikacjach o wysokich wymaganiach dotyczących jakości napięcia wyjściowego.

• Ochrona silników w napędach Altivar ATV600 i ATV900 przy długich trasach kablowych (powyżej standardowych limitów długości) – zapobiega przepięciom na zaciskach maszyny.
• Filtracja zakłóceń wysokiej częstotliwości generowanych przez przekształtnik – poprawia kompatybilność elektromagnetyczną w szafach sterowniczych i w całej linii zasilającej.
• Redukcja prądów upływu w kablach silnikowych – minimalizuje ryzyko wyzwalania wyłączników różnicowoprądowych i poprawia bezpieczeństwo personelu.
• Zastosowanie w ciężkich aplikacjach przemysłowych, takich jak pompy, wentylatory, przenośniki – gdzie niezawodność i trwałość silników są kluczowe.

Wskazówki Montażowe

Montaż filtra DU/DT VW3A5307 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Należy bezwzględnie odłączyć napięcie zasilania przed rozpoczęciem jakichkolwiek prac. Filtr o stopniu ochrony IP00 wymaga umieszczenia w szczelnej szafie sterowniczej zapewniającej ochronę przed ciałami obcymi i dotykiem. Ze względu na masę 40 kg konieczne jest zastosowanie nośnej konstrukcji montażowej (np. szyny lub płyty nośnej) oraz odpowiednich śrub. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 305 A i obowiązującymi normami (np. IEC 60364). Moment dokręcania zacisków oraz zalecany typ kabli należy sprawdzić w dokumentacji technicznej dostarczonej przez producenta.

FAQ

• Do czego służy filtr DU/DT VW3A5307? Filtr ten instaluje się na wyjściu napędu zmiennej prędkości (pomiędzy przekształtnikiem a silnikiem). Jego zadaniem jest ograniczenie szybkości narastania napięcia (dv/dt), co chroni izolację silnika przed przepięciami oraz redukuje zakłócenia elektromagnetyczne i prądy upływu w kablach.
• Jaki jest stopień ochrony IP00? Stopień ochrony IP00 oznacza brak ochrony przed ciałami stałymi i wilgocią. Filtr musi być zainstalowany w szafie sterowniczej o odpowiedniej klasie szczelności, aby zapewnić bezpieczeństwo dotyku i ochronę przed czynnikami zewnętrznymi.
• Czy filtr wymaga osobnego zasilania? Nie, filtr DU/DT jest urządzeniem pasywnym – nie wymaga zewnętrznego zasilania. Jest włączany szeregowo w obwód wyjściowy napędu i pracuje automatycznie podczas normalnej pracy przekształtnika.
