Filtr DU/DT IP00 180A | VW3A5306 Schneider Electric

Opis i Kluczowe Cechy

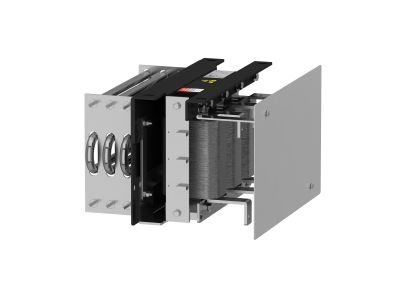

Filtr DU/DT VW3A5306 (IP00, 180 A) to dedykowana opcja wyjściowa dla przemienników częstotliwości z serii Altivar Process ATV600 oraz ATV900. Jego zadaniem jest ograniczanie przepięć na zaciskach silnika, filtracja zakłóceń oraz redukcja prądów upływu – co pozwala na bezpieczne stosowanie kabli silnikowych dłuższych niż standardowo dopuszczalne wartości. Masa 22 kg i stopień ochrony IP00 wskazują na montaż w szafie sterowniczej przez wykwalifikowany personel.

• Prąd znamionowy 180 A: umożliwia pracę z dużymi obciążeniami silnikowymi bez ryzyka przeciążenia filtra w układach napędów średniej mocy.
• Stopień ochrony IP00: konstrukcja otwarta przeznaczona do zabudowy w szafie sterowniczej – zapewnia efektywne odprowadzanie ciepła przy zachowaniu bezpiecznej separacji.
• Filtracja DU/DT (dv/dt): skutecznie ogranicza stromość narastania napięcia na wyjściu falownika, chroniąc izolację silnika przed przepięciami i wydłużając jego żywotność.
• Redukcja prądów upływu: zmniejsza zakłócenia przewodzone oraz ryzyko zadziałania wyłączników różnicowoprądowych, poprawiając kompatybilność elektromagnetyczną instalacji.
• Współpraca z serią Altivar Process ATV600/ATV900: idealnie dopasowany montaż i parametry – gwarancja optymalnej pracy systemu napędowego zgodnie z zaleceniami producenta.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Montaż i eksploatacja zgodnie z dokumentacją techniczną Schneider Electric oraz obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Filtr DU/DT VW3A5306 stosowany jest w układach napędów z przetwornicami częstotliwości AC, szczególnie tam, gdzie wymagane są długie połączenia kablowe między falownikiem a silnikiem lub surowe normy dotyczące przepięć i emisji zakłóceń.

• Instalacje z długimi kablami silnikowymi (powyżej standardowych limitów dla napędów ATV600/900) – ochrona izolacji uzwojeń.
• Zastosowania wymagające niskiego poziomu zakłóceń elektromagnetycznych (EMC) – redukcja prądów upływu i tłumienie przepięć.
• Systemy automatyki przemysłowej z silnikami średniego napięcia zasilanymi z falowników – współpraca z istniejącą instalacją bez konieczności przebudowy szafy.
• Pracy w trudnych warunkach przemysłowych – filtr zabudowany w szafie sterowniczej (IP00) zapewnia niezawodność przy odpowiednim chłodzeniu.

Wskazówki Montażowe

Filtr powinien być montowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Montaż odbywa się na szynie TH35 lub w szafie sterowniczej (konstrukcja IP00 wymaga osłony przed przypadkowym dotykiem). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną VW3A5306. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki jest stopień ochrony filtra VW3A5306? Stopień ochrony IP00 – oznacza to, że urządzenie nie jest chronione przed pyłem ani wilgocią i musi być zainstalowane w szafie sterowniczej o odpowiedniej klasie IP.
• Do jakich napędów mogę użyć tego filtra? Filtr jest dedykowany do przemienników częstotliwości Altivar Process ATV600 i ATV900, jako opcjonalne wyposażenie wyjściowe.
• Jaką wagę ma filtr i jak go zamontować? Filtr waży 22 kg – wymaga solidnego mocowania wewnątrz szafy. Montaż przez osobę posiadającą uprawnienia SEP, z zachowaniem zasad bezpieczeństwa.
