Filtr do wentylatora 223x223mm | NSYCAF223O Schneider Electric

Opis i Kluczowe Cechy

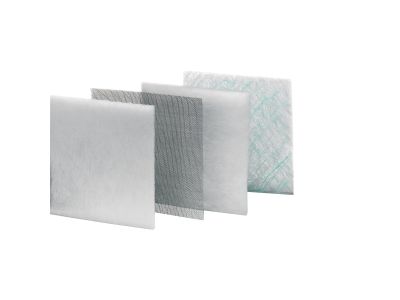

Filtr wentylacyjny NSYCAF223O z rodziny ClimaSys CA produkcji Schneider Electric to dedykowane rozwiązanie do zabudowy w kratkach wylotowych lub wentylacyjnych o otworze montażowym 223x223 mm (wymiary zewnętrzne 268x248 mm). Filtr klasy G2 oraz materiał M1 zapewniają skuteczną filtrację wstępną powietrza chłodzącego przy jednoczesnym spełnieniu wymogów ochrony przeciwpożarowej – bez ryzyka szybkiego rozprzestrzeniania płomieni wewnątrz szafy.

• Otwór montażowy 223×223 mm: pasuje do typowych kratek wentylacyjnych i wywietrzników o standardowym wymiarze – łatwa integracja z istniejącą instalacją.
• Filtr klasy G2 (EN 779/ISO 16890): zatrzymuje grubsze zanieczyszczenia (pył, kurz, owady) chroniąc wnętrze szafy sterowniczej przed zabrudzeniem i wydłużając żywotność urządzeń.
• Materiał w klasie M1 (trudnopalny): nie podtrzymuje palenia – podnosi bezpieczeństwo pożarowe rozdzielnic i szaf sterowniczych.
• Wymiary zewnętrzne 268×248 mm: kompaktowa obudowa umożliwiająca montaż w ograniczonej przestrzeni na panelu szafy.
• OEM dla kratek serii ClimaSys: gwarantowana kompatybilność z produktami tej samej rodziny – bezproblemowa wymiana/zabudowa.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących filtracji powietrza oraz standardów bezpieczeństwa pożarowego. Posiada certyfikat CE. Dokładne klasyfikacje (G2, M1) odnoszą się do powszechnie stosowanych w branży norm DIN/EN. Dla konkretnych wymogów palności i filtracji zalecamy weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Filtr NSYCAF223O stosuje się w układach wentylacji wymuszonej i naturalnej szaf sterowniczych, rozdzielnic oraz obudów przemysłowych. Chroni wrażliwe podzespoły przed zanieczyszczeniami przy jednoczesnym zachowaniu odpowiedniego przepływu powietrza chłodzącego.

• Montaż w kratkach wylotowych szaf sterowniczych – ochrona przed cofaniem się pyłu i brudu do wnętrza.
• Wentylacja rozdzielnic w środowiskach przemysłowych (hale produkcyjne, magazyny, warsztaty).
• Zabezpieczenie układów chłodzenia w szafach z aparaturą modułową, falownikami czy zasilaczami.
• Wspomaganie obiegu powietrza w obudowach narażonych na zapylenie (np. w branży drzewnej, spożywczej, cementowni).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi kwalifikacjami (zgodnie z przepisami SEP). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie wentylatora oraz innych urządzeń w szafie. Filtr instaluje się w otworze 223×223 mm – należy upewnić się, że krawędzie otworu są równe i nieuszkodzone. W przypadku montażu w kratce wylotowej – stosować się do instrukcji producenta kratki. Nie przekraczać zalecanego momentu dokręcania (określonego w dokumentacji ClimaSys). Dopuszczalny przekrój przewodów – nie dotyczy (element pasywny). Wymianę filtra przeprowadzać okresowo w zależności od stopnia zanieczyszczenia środowiska.

FAQ

• Jaka jest klasa filtracji filtra NSYCAF223O? Filtr posiada klasę G2 według norm europejskich (EN 779/ISO 16890). Oznacza to skuteczność zatrzymywania cząstek powyżej 10 µm na poziomie ok. 70–80% – odpowiedni do filtracji wstępnej w warunkach umiarkowanego zapylenia.
• Czy filtr jest odporny na ogień? Tak, materiał wykonania filtra spełnia klasę M1 – oznacza to, że nie podtrzymuje palenia i nie przyczynia się do rozwoju pożaru wewnątrz szafy sterowniczej.
• Do jakich kratek wentylacyjnych pasuje ten filtr? Filtr przeznaczony jest do otworów o wymiarze 223×223 mm. Wymiary zewnętrzne 268×248 mm – pasuje m.in. do kratek wylotowych i wentylacyjnych z rodziny ClimaSys CA oraz innych produktów o tym samym standardzie montażowym.
