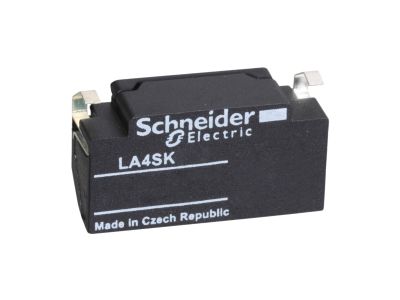

Filtr diodowy TeSys SK 24/250VDC | LA4SKC1U Schneider Electric

Opis i Kluczowe Cechy

Filtr diodowy TeSys SK LA4SKC1U firmy Schneider Electricder Electric to moduł tłumiący przepięcia przeznaczony do ochrony cewek styczników miniaturowych LP1SK i przekaźników CA3SK. Działa w obwodach sterowania prądu stałego w zakresie napięcia 24-250 V DC, skutecznie eliminując przepięcia powstające przy wyłączaniu cewki. Montowany po prawej stronie stycznika bez użycia narzędzi – oszczędza czas instalacji. Element spolaryzowany – należy zwrócić uwagę na kierunek podłączenia. Sprzedawany w partiach po 10 sztuk.

• Napięcie pracy 24-250 V DC: szeroki zakres napięcia umożliwia stosowanie w różnych obwodach sterowania, od niskonapięciowych systemów automatyki po przemysłowe instalacje 250 V DC.
• Ochrona przepięciowa: wbudowana dioda tłumi przepięcia indukcyjne z cewki, chroniąc styki sterujące i układy elektroniczne (PLC, przekaźniki) przed uszkodzeniem.
• Montowanie bez narzędzi: zatrzaskowe mocowanie po prawej stronie stycznika – szybki i pewny montaż, bez potrzeby użycia śrubokręta.
• Kompatybilność: dedykowany do styczników miniaturowych TeSys LP1SK i przekaźników CA3SK – gwarantuje idealne dopasowanie i niezawodność.
• Zgodność środowiskowa Green Premium: produkt spełnia normy RoHS i REACh, z transparentną deklaracją wpływu na środowisko – wybór odpowiedzialny ekologicznie.

Zgodność z Normami

Filtr diodowy LA4SKC1U posiada certyfikat Green Premium, który potwierdza zgodność z dyrektywami RoHS (ograniczenie substancji niebezpiecznych) oraz REACh (rejestracja, ocena, autoryzacja i ograniczenia chemikaliów). Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich i standardami DIN, właściwymi dla aparatury modułowej. Posiada oznaczenie CE.

Zastosowanie

Moduł tłumiący TeSys SK znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona styków sterujących i przedłużenie żywotności cewek styczników i przekaźników w obwodach DC.

• Ochrona cewek styczników miniaturowych LP1SK w szafach sterowniczych i rozdzielnicach.
• Ochrona cewek przekaźników CA3SK w układach automatyki przemysłowej.
• Tłumienie przepięć indukcyjnych w obwodach sterowania PLC – zapobiega fałszywym sygnałom i uszkodzeniom wejść cyfrowych.
• Stosowanie w systemach HVAC, oświetleniu awaryjnym, bramach automatyki budynkowej, gdzie występują długotrwałe przewody sterujące.

Wskazówki Montażowe

Montaż i demontaż filtra diodowego LA4SKC1U może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od obwodu. Moduł mocuje się zatrzaskowo po prawej stronie stycznika LP1SK lub przekaźnika CA3SK – nie wymaga narzędzi. Należy zwrócić uwagę na polaryzację (element spolaryzowany) – podłączenie niezgodne z oznaczeniami może spowodować uszkodzenie diody. Przekrój przewodów połączeniowych oraz moment dokręcania połączeń śrubowych należy dobrać zgodnie z dokumentacją techniczną stycznika. Przed pierwszym uruchomieniem sprawdzić poprawność montażu i izolację.

FAQ

• Jak działa filtr diodowy TeSys SK? Dioda w module jest włączona równolegle do cewki, ale spolaryzowana tak, że w stanie ustalonym nie przewodzi. Przy wyłączaniu cewki napięcie samoindukcji o odwrotnej polaryzacji jest zwierane przez diodę, co tłumi przepięcie.
• Czy filtr diodowy może być stosowany z prądem przemiennym (AC)? Nie, moduł LA4SKC1U jest przeznaczony wyłącznie do obwodów prądu stałego 24-250 V DC. Dla obwodów AC firma Schneider Electricder Electric oferuje inne moduły tłumiące, np. z warystorem.
• Jak sprawdzić poprawność podłączenia? Należy upewnić się, że oznaczenia plus i minus na module odpowiadają biegunowości obwodu sterowania. Nieprawidłowa polaryzacja spowoduje zwarcie diody i jej uszkodzenie. Przed włączeniem napięcia zaleca się sprawdzenie miernikiem ciągłości w kierunku przewodzenia i zaporowym.
