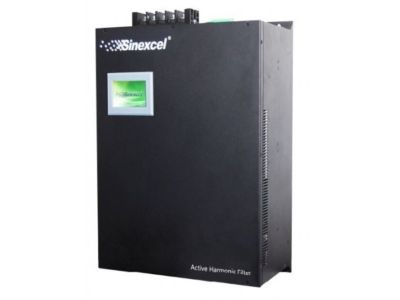

Filtr aktywny 50A 3x400V, IP20, panel HMI 4,3"" | AHF 50A Aniro

Opis i Kluczowe Cechy

Filtr aktywny 50A (symbol AHF 50A) o napięciu znamionowym 3x400V to zaawansowane rozwiązanie do redukcji harmonicznych i zakłóceń w sieciach trójfazowych. Wyposażony w panel HMI 4,3" ułatwiający konfigurację parametrów pracy i monitorowanie stanu układu. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach instalacyjnych, natomiast kompaktowa budowa panelowa umożliwia montaż w szafach sterowniczych lub rozdzielnicach.

• Moc znamionowa 50A: Optymalne rozwiązanie dla średnich obciążeń w instalacjach przemysłowych, redukujące harmoniczne generowane przez odbiorniki nieliniowe (np. falowniki, zasilacze impulsowe).
• Napięcie 3x400V: Kompatybilny z sieciami trójfazowymi – eliminuje zakłócenia w układach zasilania maszyn i urządzeń.
• Panel HMI 4,3": Intuicyjny interfejs do programowania, monitorowania parametrów pracy (napięcie, prąd, poziom harmonicznych) oraz diagnostyki usterek w czasie rzeczywistym.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem i wnikaniem ciał stałych – przeznaczony do montażu w suchych środowiskach.
• Budowa panelowa: Kompaktowe rozwiązanie do szaf sterowniczych, oszczędzające miejsce i ułatwiające integrację z innymi aparatami modułowymi.

Zgodność z Normami

Filtr aktywny spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami unijnymi w zakresie redukcji harmonicznych i ochrony sieci zasilającej.

Zastosowanie

Filtr aktywny 50A dedykowany jest do instalacji przemysłowych, gdzie występują odbiorniki generujące harmoniczne (np. napędy falownikowe, prostowniki, zasilacze impulsowe).

• Redukcja harmonicznych w sieciach zasilających maszyny i urządzenia przemysłowe.
• Ochrona kondensatorów i innych elementów układu zasilania przed przeciążeniem spowodowanym zniekształceniami napięcia.
• Poprawa jakości energii w obwodach zasilania IT i układach krytycznych.
• Zastosowanie w szafach sterowniczych i rozdzielnicach elektrycznych jako element poprawiający parametry sieci.

Wskazówki Montażowe

Montaż filtra powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zamontować w pozycji pionowej w suchym środowisku, z dala od źródeł ciepła. Przed podłączeniem należy sprawdzić zgodność parametrów sieci zasilającej z charakterystyką filtra (napięcie, prąd znamionowy). Okablowanie połączeniowe powinno być dobrane według obciążenia znamionowego, z zachowaniem odpowiedniego momentu dokręcania zacisków. Po montażu należy przeprowadzić testy funkcjonalne i wizualną kontrolę połączeń.

FAQ

• Jakie harmoniczne redukuje filtr AHF 50A? Filtr aktywny redukuje harmoniczne rzędu 2-50, zależnie od konfiguracji ustawień panelu HMI. Parametry redukcji dostępne są w dokumentacji technicznej.
• Czy filtr wymaga dodatkowego chłodzenia? Urządzenie wyposażone jest w wentylację naturalną – nie wymaga dodatkowego systemu chłodzenia przy pracy w normalnych warunkach środowiskowych (temperatura otoczenia do 40°C).
• Jaka jest maksymalna temperatura pracy filtra? Filtr przeznaczony jest do pracy w temperaturze otoczenia od -10°C do +40°C, zgodnie z normami dotyczącymi pracy urządzeń elektrycznych.
